R121
Kseng
Das Ziegeldach-Solarmontagesystem Kseng R121 ist eine Photovoltaik-Montagelösung für die Installation von Solarmodulen auf Ziegeldächern. Es kombiniert eine hochfeste Aluminium-Montageschiene, hochwertige Aluminium-Dachhaken und Edelstahl-Befestigungselemente, um ein sicheres und langlebiges Fundament für PV-Dachanlagen zu schaffen.
Der R121 eignet sich für private und gewerbliche Solarprojekte mit Ziegeldächern und ist für eine schnelle und effiziente Installation konzipiert.

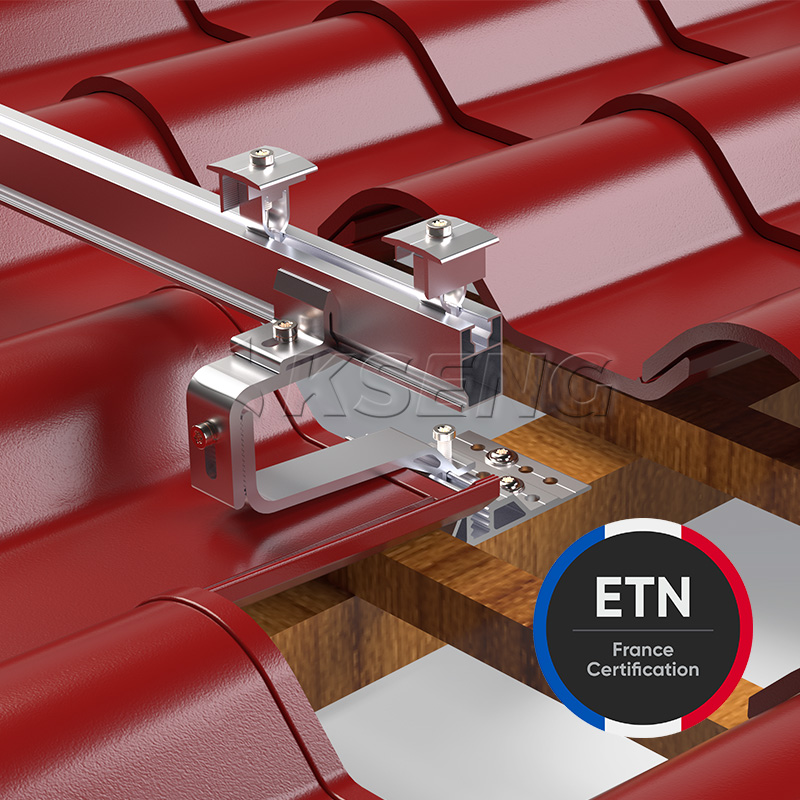

Der R121 verwendet eine spezielle Ziegeldachhakenstruktur, um die Solarmontageschiene sicher mit der Dachkonstruktion zu verbinden. Das Hakendesign eignet sich für Ziegeldachanwendungen und sorgt für eine stabile Montageschnittstelle für PV-Module.
Das System verwendet Mittel- und Endklemmen mit doppeltem Zweck, um die Installation von Solarmodulen zu vereinfachen. Das Klemmendesign trägt zur Sicherung von PV-Modulen bei und reduziert gleichzeitig die Anzahl der verschiedenen Komponenten, die bei der Installation erforderlich sind.
Der R121 verfügt über einen Schnellverbinder, der eine effiziente Verbindung der Montageschiene während der Installation ermöglicht. Dies trägt zur Vereinfachung der Montage bei und kann die Installationseffizienz auf der Baustelle verbessern.
Der Dachhaken besteht aus AL6005-T5-Aluminium und bietet eine leichte und korrosionsbeständige Montagekomponente für Solaranwendungen auf Dächern.
Das System verwendet SUS304-Edelstahlkomponenten für zuverlässige Befestigung und Korrosionsbeständigkeit in Außenbereichen auf Dächern.
Der R121 wurde in Solarprojekten in Europa eingesetzt und wird mit der entsprechenden Zertifizierungsdokumentation geliefert, die in den Produktmaterialien aufgeführt ist, einschließlich CE- und ETN-Zertifizierung.
| Spezifikation | R121 |
|---|---|
| Produkttyp | Ziegeldach-Solarmontagesystem |
| Anwendung | PV-Installation auf Ziegeldach |
| Bestimmen Sie die Windgeschwindigkeit | 30 m/s |
| Bemessung der Schneelast | 0,70 kN/m² |
| Modulbreite | ≤ 1134 mm |
| Moduldicke | 30–38 mm |
| Einheiten-Array | 1 × 4 Stk |
| Hauptmaterialien | AL6005-T5, SUS304 |
| Montageart | Solarmontage auf dem Dach |
| Dachtyp | Ziegeldach |
| Zertifizierung | CE, ETN |

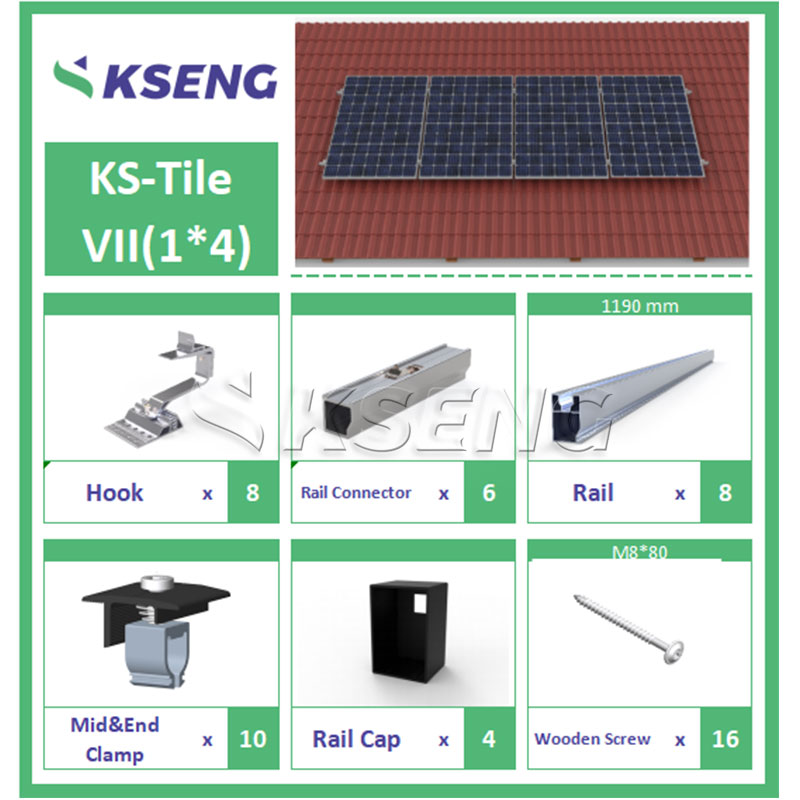

Das Ziegeldach-Solarmontagesystem R121 besteht aus den Hauptkomponenten, die für eine sichere PV-Dachinstallation erforderlich sind.
Solarmontageschiene – bietet die strukturelle Unterstützung für PV-Module.
Ziegeldachhaken – verbindet die Montageschiene mit der Ziegeldachkonstruktion.
Mittelklemme – sichert benachbarte Solarmodule an der Montageschiene.
Endklemme – sichert die Außenkante des Solarmodul-Arrays.
Schienenverbinder – verbindet Montageschienen effizient.
Verbindungselemente aus Edelstahl – sorgen für sichere und dauerhafte Verbindungen.
Weiteres Montagezubehör – unterstützt die effiziente Installation und Systemmontage.

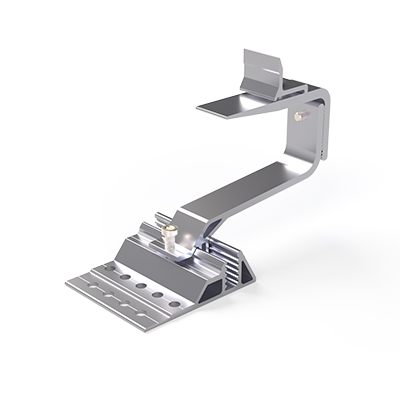

Haken (HA-1103)

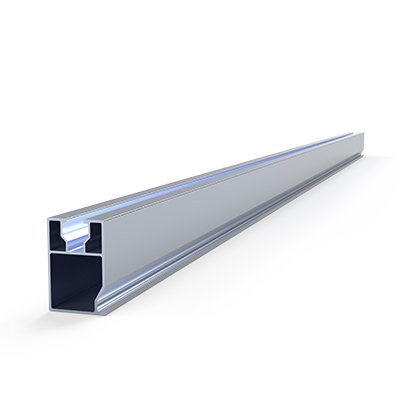

Schiene (R121)

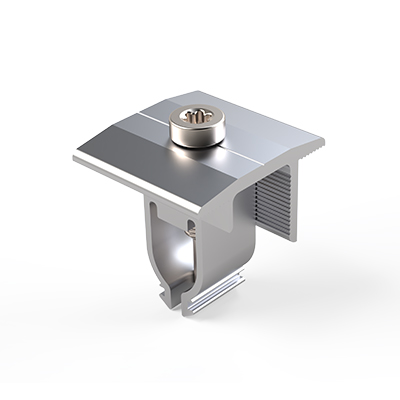

Mittel-/Endklemme (CM-0163)

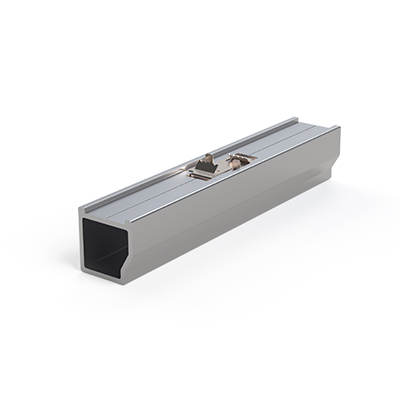

R121 Schienenverbinder

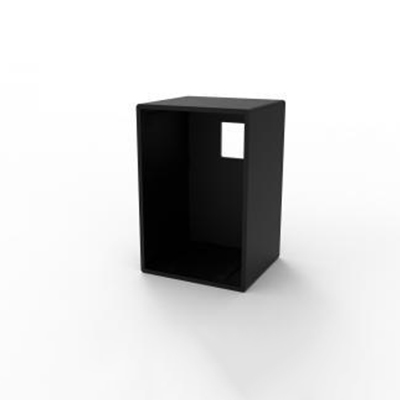

Schienenkappe (L/R)
Name3

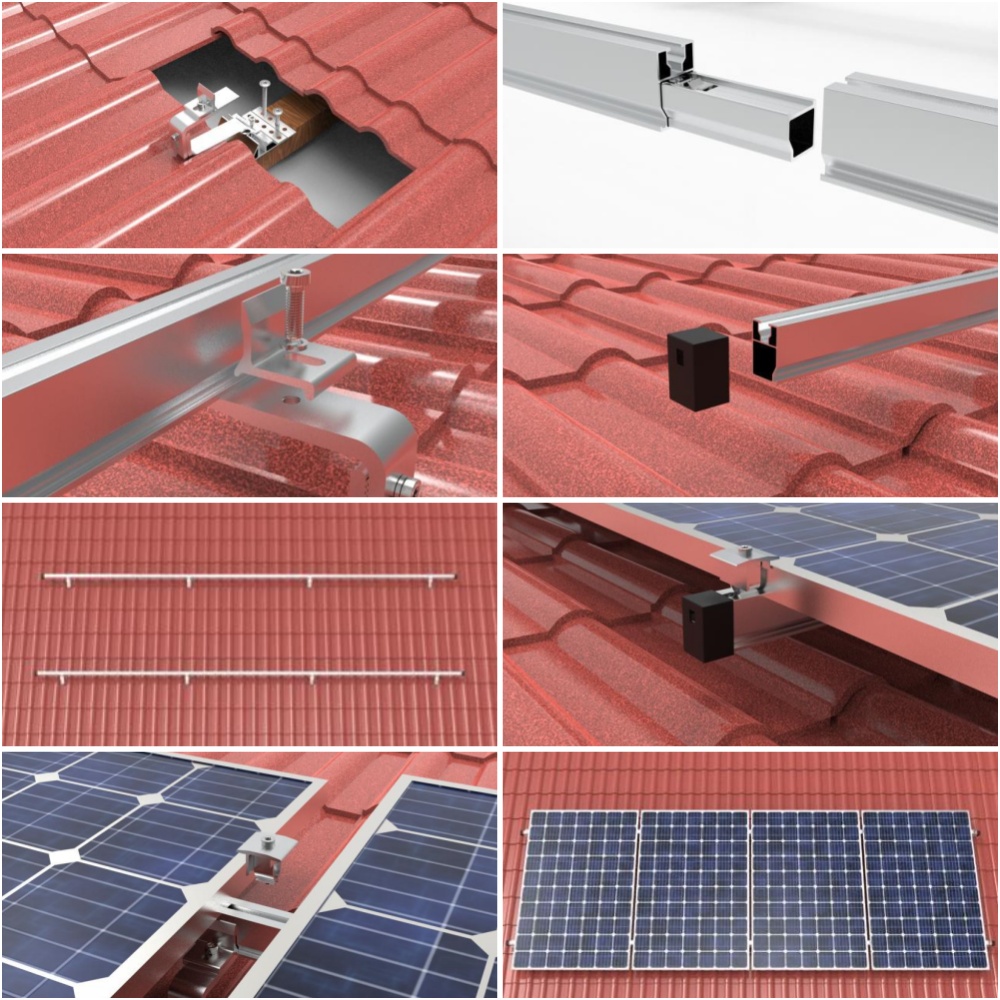

Der allgemeine Installationsprozess umfasst die folgenden Schritte:
Überprüfen Sie vor der Montage der PV-Anlage die Dachkonstruktion, den Ziegelzustand und den Installationsbereich.
Positionieren Sie die Premium-Dachhaken aus Aluminium an den gewünschten Stellen und befestigen Sie sie sicher an der Dachkonstruktion.
Verbinden Sie die Montageschienen mit den Dachhaken und passen Sie deren Position entsprechend der PV-Modulanordnung an.
Verwenden Sie den Schnellschienenverbinder, um Montageschienen zu verbinden, wenn zusätzliche Schienenlänge erforderlich ist.
Positionieren Sie die PV-Module auf den Schienen und befestigen Sie sie mit den Mittel- und Endklemmen R121.
Überprüfen Sie alle mechanischen Verbindungen, Modulausrichtung und Befestigungselemente, bevor Sie die Installation abschließen.
Der Kseng R121 ist für Photovoltaikanwendungen auf Ziegeldächern konzipiert, darunter:
Solaranlagen auf Wohndächern
Kommerzielle PV-Projekte mit Ziegeldach
Europäische Solaranlagen für Privathaushalte
Kleine und mittlere Photovoltaik-Dachanlagen
Neue Solaranlagen auf bestehenden Ziegeldächern
Schnelle Installation
Das Schnellverbindungsschienendesign und die vereinfachte Klemmenstruktur tragen dazu bei, die PV-Installation auf dem Dach zu optimieren.
Zuverlässige Materialien
Das System verwendet AL6005-T5-Aluminium und SUS304-Edelstahlkomponenten für Solarmontageanwendungen im Freien.
Kompatibilität mit Ziegeldächern
Der spezielle Dachhaken bietet eine Montageschnittstelle, die speziell für Anwendungen mit Ziegeldächern entwickelt wurde.
Flexible Modulkompatibilität
Der R121 unterstützt PV-Module mit einer Dicke von 30–38 mm und einer Modulbreite von bis zu 1134 mm.
Europäische Projekterfahrung
Das Produkt wurde in Solarprojekten in Europa eingesetzt und wird durch CE- und ETN-Zertifizierungsunterlagen unterstützt.

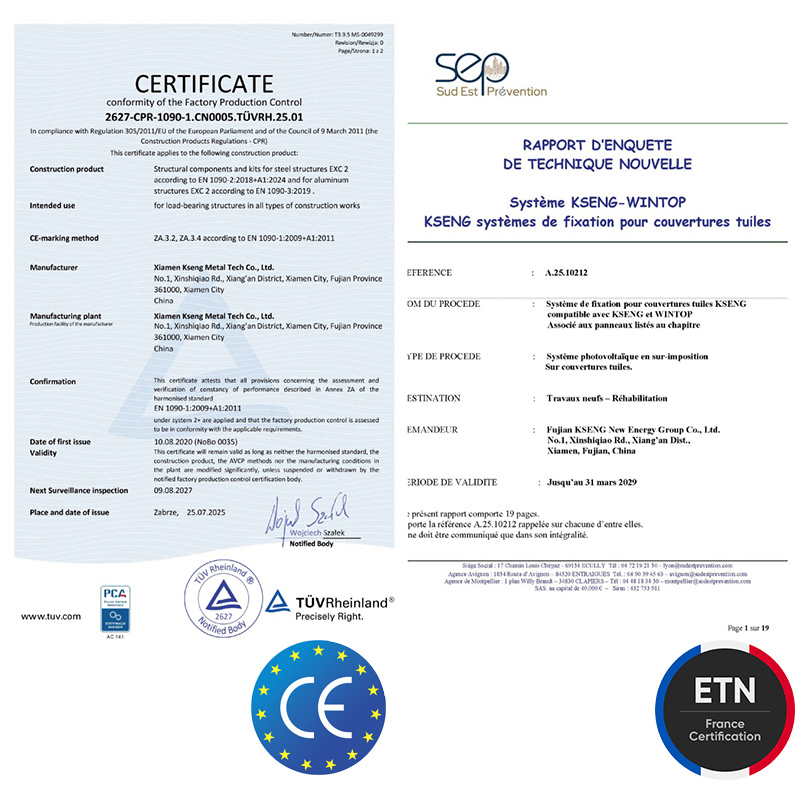

Das Ziegeldach-Solarmontagesystem Kseng R121 wird durch die in den Produktmaterialien aufgeführte Zertifizierungsdokumentation unterstützt, darunter:
CE
ETN-Zertifizierung
Zertifizierungs- und Compliance-Anforderungen können je nach Markt und Projekt variieren. Bitte wenden Sie sich an Kseng, um die neuesten Zertifizierungsdokumente für Ihr Projekt zu erhalten.
Xiamen Kseng Metal Tech. Co., Ltd. ist auf Solarmontagesysteme und PV-Montagelösungen für verschiedene Installationsumgebungen spezialisiert.
Der R121 ist Teil des Produktportfolios von Kseng für die Dachmontage von Solaranlagen und soll eine effiziente Montagelösung für Photovoltaikprojekte mit Ziegeldächern bieten.
Das Kseng R121 ist ein Solarmontagesystem für die Installation von Photovoltaikmodulen auf Ziegeldächern. Es werden Aluminium-Dachhaken, Montageschienen, Mittel- und Endklemmen, Schienenverbinder und Befestigungselemente aus Edelstahl verwendet.
Der R121 ist speziell für Solaranlagen auf Ziegeldächern konzipiert . Die endgültige Montagekonfiguration sollte entsprechend dem jeweiligen Ziegeltyp und der Dachkonstruktion ausgewählt werden.
Laut Produktspezifikation unterstützt der R121 Solarmodule mit einer Moduldicke von 30–38 mm und einer Modulbreite von bis zu 1134 mm .
Die für den R121 spezifizierten Hauptmaterialien sind AL6005-T5-Aluminium und SUS304-Edelstahl.
Die vorgegebene Auslegungswindgeschwindigkeit beträgt 30 m/s . Bei der tatsächlichen Projektplanung sollten die örtlichen Windverhältnisse, die Dachkonstruktion, die Montageanordnung und die technischen Anforderungen berücksichtigt werden.
Die angegebene Auslegungs-Schneelast beträgt 0,70 kN/m² . Projektspezifische Statikberechnungen sollten entsprechend den örtlichen Gegebenheiten und geltenden Normen durchgeführt werden.
Ja. Der R121 verfügt über ein Schnellverbindungsschienensystem und zwei Mittel-/Endklemmen , die den Komponentenanschluss und die Installation von PV-Modulen vereinfachen sollen.
Ja. Das Produkt wurde in Solarprojekten in Europa eingesetzt und die Produktmaterialien weisen eine CE- und ETN-Zertifizierungsdokumentation auf . Die projektspezifische Einhaltung sollte vor der Installation mit Kseng bestätigt werden.
