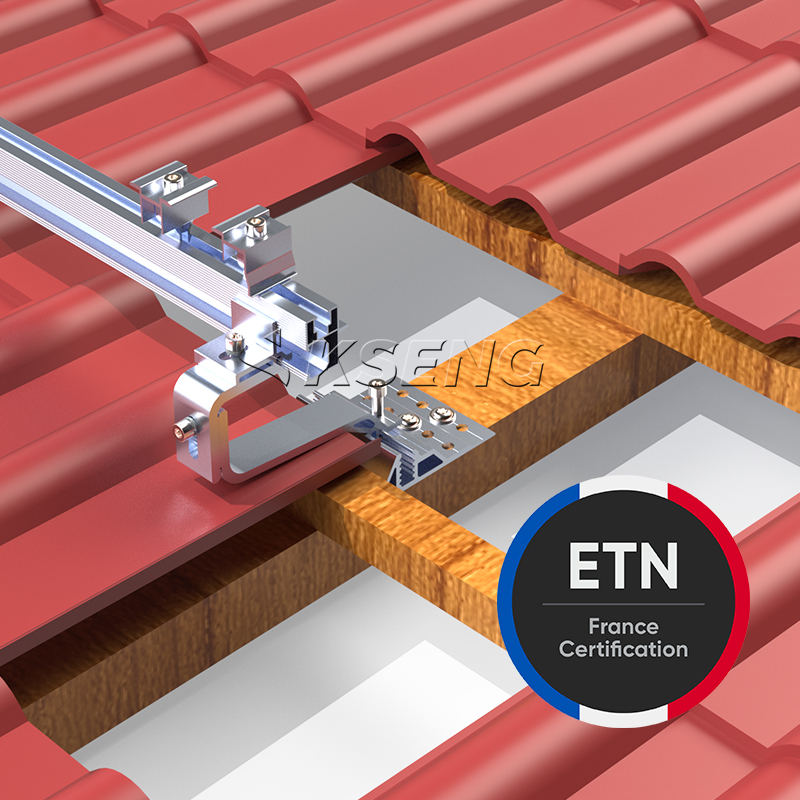

Kseng R061 Ziegeldach-Solarmontagesystem mit HA-1101 Dachhaken

Das Ziegeldach-Solarmontagesystem Kseng R061 ist eine Photovoltaik-Montagelösung für Dachziegel, die für geneigte Ziegeldächer mit Holzbalkenkonstruktionen entwickelt wurde. Das System verwendet den Ziegeldachhaken HA-1101 zur Verbindung der R061-Aluminiummontageschiene mit der Dachkonstruktion und ist für die hochformatige Solarmodulinstallation konzipiert.

Das R061-System unterstützt PV-Module bis zu einer Länge von 2350 mm und einer Breite von 1350 mm bei einer Moduldicke von 30–38 mm . Es eignet sich für Ziegeldächer mit einer Dachneigung von bis zu 75° und bietet eine praktische Montagelösung für Wohn- und andere Solar-PV-Projekte auf Dächern.

Hauptmerkmale

Konzipiert für die Solarinstallation auf Ziegeldächern

Der R061 ist speziell für die Photovoltaikmontage auf Ziegeldächern konzipiert . Der Dachhaken HA-1101 stellt die Verbindung zwischen der Ziegeldachkonstruktion und der Solarmontageschiene her und ermöglicht gleichzeitig eine Anpassung an die Dachziegelkonfiguration.

Kompatibel mit Holzbalkenkonstruktionen

Das R061-System ist für Dächer konzipiert, die von Holzbalken getragen werden . Der Dachhaken HA-1101 wird mit den vorgeschriebenen Holzschrauben FA-0985 am tragenden Holzbalken befestigt.

Verstellbarer Dachhaken HA-1101

Der Dachhaken HA-1101 verfügt über einstellbare Verbindungspositionen, die es Installateuren ermöglichen, den Haken entsprechend der Dachstruktur und Ziegelposition anzupassen. Durch die richtige Einstellung können Störungen zwischen Montagehaken und Dachziegeln vermieden werden.

Installation eines Solarmoduls im Hochformat

Das R061-Montagesystem ist für die Installation von PV-Modulen im Hochformat konzipiert und bietet eine definierte Montagekonfiguration für Solarpanel-Arrays auf Dächern.

Modulare Schienenverbindung

Die Aluminium-Montageschiene R061 kann mit dem Schienenspleiß SR-8001 verbunden werden, wenn zusätzliche Schienenlänge erforderlich ist. Dadurch können mehrere Schienenabschnitte eine durchgehende Montagestruktur bilden.

Komplette Montagekomponenten

Das R061-System umfasst die Hauptkomponenten, die für eine PV-Installation auf einem Ziegeldach erforderlich sind, einschließlich der R061-Schiene, des HA-1101-Dachhakens, der SR-8001-Schienenverbindung, der CM-0163-Mittelklemme, der FA-0985-Holzschraube und der DG-0042-Schienenkappe.

Technische Daten des R061 Solar-Montagesystems für Ziegeldächer

R061 Systemkomponenten

Das Ziegeldach-Solarmontagesystem Kseng R061 besteht aus den folgenden Hauptkomponenten:

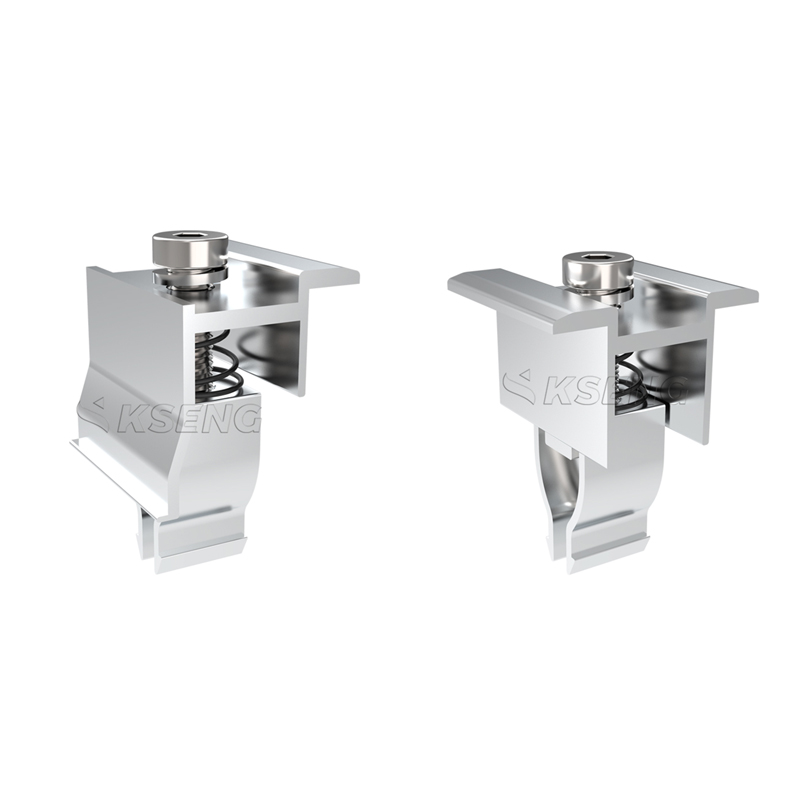

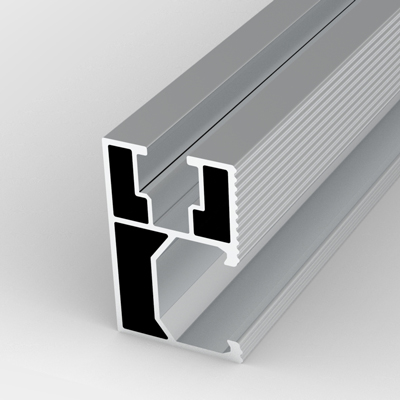

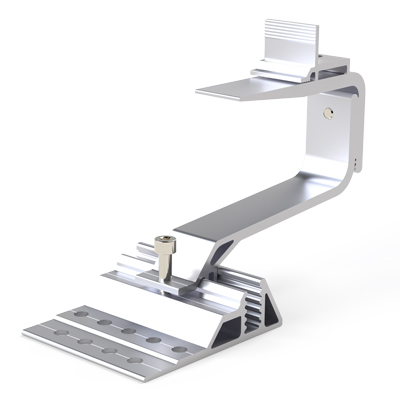

R061 Solar-Montageschiene	HA-1101 Ziegeldachhaken	CM-0163 Mittelendklemme
Die Schiene R061 dient als Hauptstrukturträger für die PV-Module und wird mit den Dachhaken HA-1101 verbunden.	Der Dachhaken HA-1101 verbindet die Montageschiene R061 mit der Holzbalkenkonstruktion unter dem Ziegeldach. Seine einstellbaren Verbindungspunkte helfen Installateuren, den Haken entsprechend der Dachkonstruktion richtig zu positionieren.	Die Mittelklemmen-Endklemme CM-0163 sichert benachbarte PV-Module an der R061-Montageschiene.

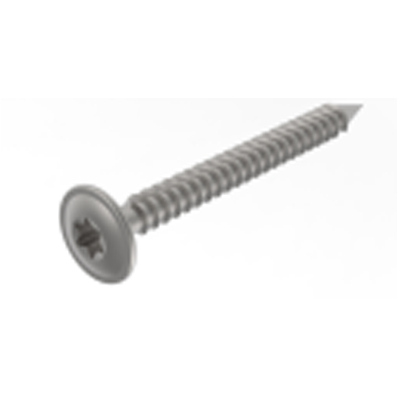

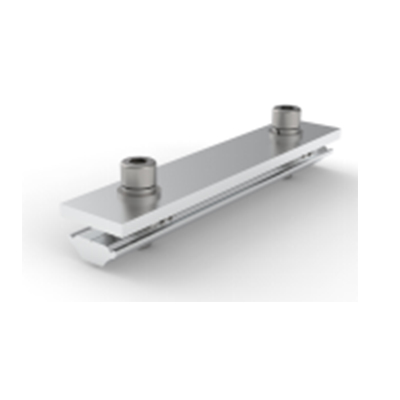

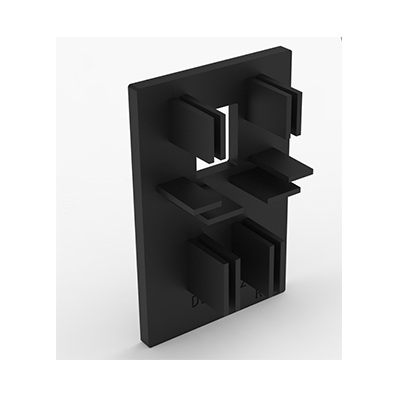

SR-8001 Schienenspleiß	FA-0985 Holzschraube	DG-0042 Schienenkappe
Der Schienenverbinder SR-8001 dient zur Verbindung zweier R061-Montageschienen, wenn eine längere durchgehende Schiene erforderlich ist.	Mit der Holzschraube FA-0985 wird der Dachhaken HA-1101 am tragenden Holzbalken befestigt.	Die DG-0042-Schienenkappe wird am Ende der R061-Montageschiene installiert, um die Schienenmontage abzuschließen.

Kompatible Dächer und Solarmodule

Das Ziegeldach-Solarmontagesystem R061 ist konzipiert für:

• Ziegeldächer

• Schrägdächer

• Dachkonstruktionen aus Holzbalken

• Aufdach-PV-Anlagen

• Hochformatige Solarpanel-Arrays

Das System unterstützt Solarmodule mit:

• Maximale Länge: 2350 mm

• Maximale Breite: 1350 mm

• Modulstärke: 30–38 mm

Die angegebene maximale Dachneigung beträgt 75°.

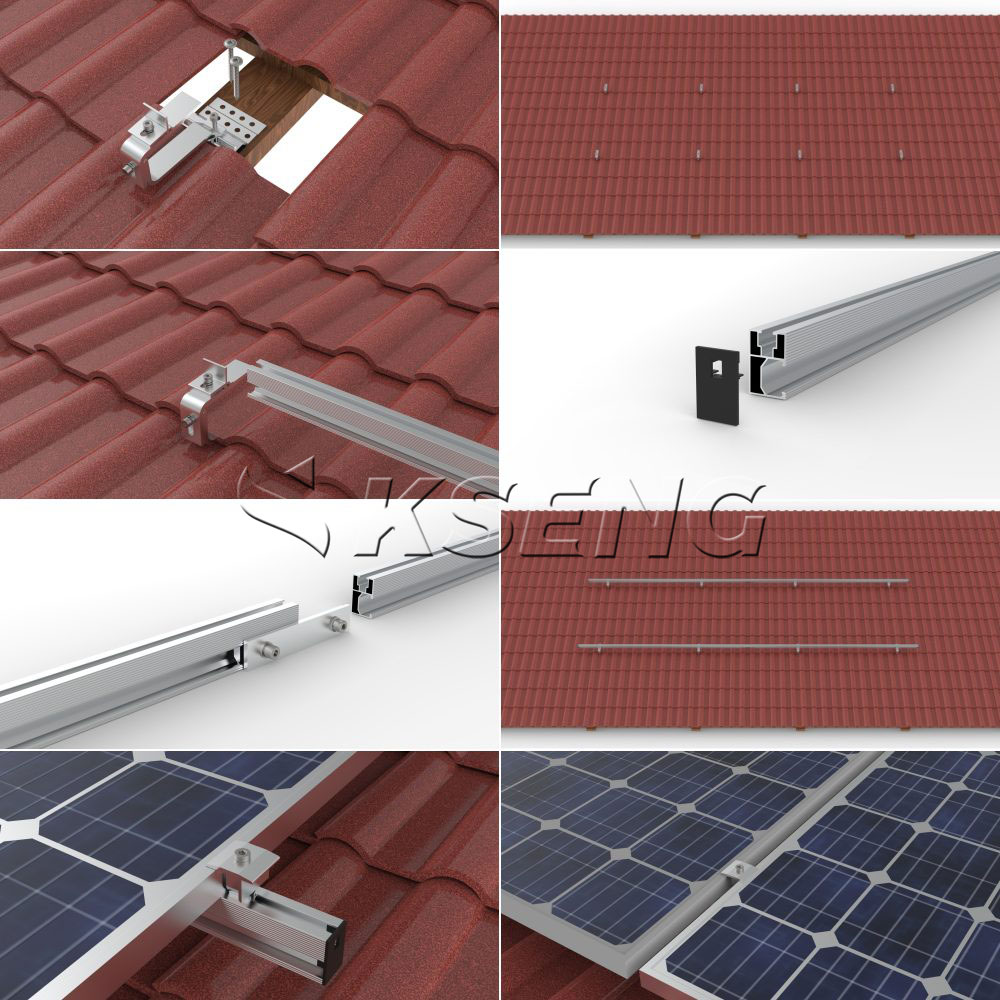

So installieren Sie das R061 Ziegeldach-Solarmontagesystem

Der R061-Installationsprozess ist auf die Dachstruktur, die Ziegelposition und die PV-Modulanordnung ausgerichtet.

Schritt 1: Messen Sie den Abstand der Holzbalken

Bestimmen Sie vor der Montage die Position und den Abstand der Holzbalken unter dem Ziegeldach. Die Balkenpositionen dienen zur Bestimmung der Befestigungsorte der HA-1101 Dachhaken.

Schritt 2: Positionieren Sie den Dachhaken HA-1101

Entfernen Sie den Dachziegel am gewählten Montageort und positionieren Sie den Dachhaken HA-1101 über dem tragenden Holzbalken.

Stellen Sie die Hakenposition so ein, dass ausreichend Abstand zu den umliegenden Dachziegeln besteht.

Schritt 3: Befestigen Sie den Dachhaken

Befestigen Sie den Dachhaken HA-1101 mit den angegebenen FA-0985-Holzschrauben am Holzbalken.

Überprüfen Sie die Hakenposition und -ausrichtung, bevor Sie die Befestigungsschrauben vollständig festziehen.

Schritt 4: Installieren Sie die R061-Montageschiene

Platzieren Sie die Montageschiene R061 auf den montierten Dachhaken HA-1101.

Positionieren Sie die Schiene entsprechend der PV-Modulanordnung und befestigen Sie sie durch die Schienenbefestigungsverbindung.

Schritt 5: Verbinden Sie die Montageschienen

Wenn zusätzliche Schienenlänge erforderlich ist, verwenden Sie die Schienenverbindung SR-8001, um benachbarte R061-Schienen zu verbinden.

Stellen Sie sicher, dass die Verbindung richtig in der Schiene eingerastet ist, bevor Sie die Verbindung sichern.

Schritt 6: Installieren Sie die Schienenkappe

Bringen Sie nach Abschluss der Schienenmontage die Schienenkappe DG-0042 am Ende der Montageschiene an.

Schritt 7: Installieren Sie die Solarmodule

Platzieren Sie die PV-Module in der angegebenen Hochformatausrichtung auf den R061-Montageschienen.

Positionieren Sie die Module entsprechend dem Projektlayout.

Schritt 8: Befestigen Sie die PV-Module

Verwenden Sie die Mittelklemmen CM-0163 und die entsprechenden Endbefestigungskomponenten, um die Solarmodule an den Montageschienen zu befestigen.

Überprüfen Sie nach der Installation die Modulausrichtung und alle mechanischen Verbindungen.

Überlegungen zur Installation

Vor der Installation des R061-Solarmontagesystems für Ziegeldächer sollten Installateure den Zustand der Dachziegel und der Tragkonstruktion überprüfen.

Bei der Installation sollte Folgendes berücksichtigt werden:

• Dachkonstruktion und Holzbalkenposition

• Art und Zustand der Dachziegel

• Dachneigung

• Abmessungen des PV-Moduls

• Dicke des PV-Moduls

• Lokale Wind- und Schneeverhältnisse

• Erforderlicher Montageabstand

• Geltende örtliche Gebäude- und Elektrovorschriften

Der endgültige Hakenabstand, die Schienenanordnung, die Befestigungsmethode und die strukturelle Konfiguration sollten entsprechend den tatsächlichen Projektbedingungen und technischen Anforderungen festgelegt werden.

Anwendungen

Das Ziegeldach-Solarmontagesystem Kseng R061 kann für eine Reihe von Photovoltaik-Anwendungen auf Dächern verwendet werden, darunter:

• Solaranlagen für private Ziegeldächer

• Schrägdach-PV-Anlagen

• Dachkonstruktionen aus Holzbalken

• Solarpanel-Projekte für Privathaushalte

• Kleine und mittlere PV-Dachanlagen

• Neue Solaranlagen auf bestehenden Ziegeldächern

Warum sollten Sie sich für das Solarmontagesystem R061 für Ziegeldächer entscheiden?

Dachspezifisches Design

Der R061 wurde speziell für geneigte Ziegeldächer entwickelt und verwendet einen speziellen HA-1101-Dachhaken für die Dachverbindung.

Verstellbarer Dachhaken

Der HA-1101 bietet eine einstellbare Positionierung, um verschiedene Ziegeldachkonfigurationen zu berücksichtigen und den Abstand zu Dachziegeln einzuhalten.

Definierte Modulkompatibilität

Das System unterstützt PV-Module bis zu 2350 × 1350 mm bei einer Moduldicke von 30–38 mm.

Komplettes Komponentensystem

Das R061-System kombiniert Montageschiene, Dachhaken, Schienenverbinder, Modulklemmen, Holzschrauben und Schienenkappen zu einer integrierten PV-Montagelösung auf dem Dach.

Installationsorientierte Struktur

Das System bietet einen definierten Installationsablauf von der Holzbalkenvermessung über die Dachhakenmontage bis hin zur Schienenmontage und PV-Modulbefestigung.

Technische Informationen

Produkt: R061 Ziegeldach-Solarmontagesystem
Dachtyp: Ziegeldach / Schrägdach
Montagetyp: Über dem Dach
Dachstruktur: Holzbalken
Dachneigung: ≤75°
Modulausrichtung: Hochformat
Maximale Modulgröße: 2350 × 1350 mm
Moduldicke: 30–38 mm

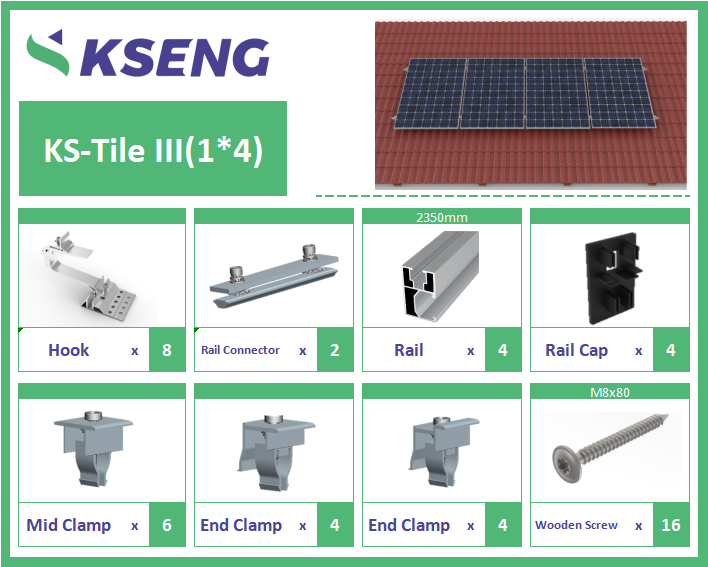

Referenzanordnung: 1 × 4
Dachhaken: HA-1101
Schiene: R061
Schienenverbindung: SR-8001
Mittelklemme: CM-0163
Holzschraube: FA-0985
Schienenkappe: DG-0042

Häufig gestellte Fragen

Was ist das Kseng R061 Ziegeldach-Solarmontagesystem?

Das Kseng R061 ist ein Überdach-Solarmontagesystem, das für die Installation von Photovoltaikmodulen auf geneigten Ziegeldächern konzipiert ist. Mit dem Dachhaken HA-1101 wird die Montageschiene R061 mit einer Dachkonstruktion aus Holzbalken verbunden.

Für welchen Dachtyp ist der R061 konzipiert?

Der R061 ist für Ziegeldächer und Schrägdächer konzipiert . Die angegebene maximale Dachneigung beträgt 75°.

Welche Dachkonstruktion ist mit dem R061-System kompatibel?

Das System R061 ist für Holzbalkendachkonstruktionen konzipiert . Der Dachhaken HA-1101 wird mit den Holzschrauben FA-0985 am tragenden Holzbalken befestigt.

Welche Solarmodule sind mit dem R061 kompatibel?

Das System unterstützt PV-Module bis zu einer Länge von 2350 mm und einer Breite von 1350 mm bei einer Moduldicke von 30–38 mm.

Kann der R061 für die Installation von Solarmodulen im Hochformat verwendet werden?

Ja. Das R061-System ist für ausgelegt die Installation von PV-Modulen im Hochformat .

Welche Komponenten sind im R061-System enthalten?

Zu den Hauptkomponenten gehören die Montageschiene R061, der Dachhaken HA-1101, die Schienenverbindung SR-8001, die Mittelklemme CM-0163, die Holzschraube FA-0985 und die Schienenkappe DG-0042.

Wie wird der Dachhaken HA-1101 montiert?

Der Dachhaken HA-1101 wird über dem tragenden Holzbalken unter dem Ziegeldach positioniert und mit Holzschrauben FA-0985 befestigt. Die Hakenposition sollte angepasst werden, um eine Behinderung der Dachziegel zu vermeiden.

Wie werden R061-Schienen verbunden?

Wenn zusätzliche Schienenlänge erforderlich ist, können zwei R061-Schienen mit der Schienenverbindung SR-8001 verbunden werden.

Was ist die maximale Dachneigung für das R061-System?

Die angegebene maximale Dachneigung für das R061-System beträgt 75°.

Ist der R061 für Solarprojekte in Wohngebäuden geeignet?

Ja. Der R061 ist für geneigte Ziegeldächer konzipiert und kann für Photovoltaikanlagen auf Wohndächern eingesetzt werden, bei denen die Dachkonstruktion und die Projektbedingungen den Systemanforderungen entsprechen.
