Solarentwickler und EPCs im Versorgungsmaßstab stehen vor einem unerbittlichen Balanceakt. Sie müssen ständig die höheren Vorabinvestitionen von Trackingsystemen gegen die unbedingte Notwendigkeit der Maximierung des Energieertrags abwägen. Während unabhängige einachsige Architekturen lange Zeit die Versorgungslandschaft dominierten, haben die jüngste Komponenteninflation und betriebliche Komplexität einen strategischen Wechsel erzwungen. Wir erleben derzeit einen massiven Branchenwandel hin zu mechanisch optimierten Layouts.
Ein mit zweireihiger Verbindung Solar-Trackersystem bietet eine messbare Reduzierung der Stromgestehungskosten (LCOE) für relativ flache Topografien. Dies wird erreicht, indem elektrische Fehlerquellen drastisch reduziert werden, ohne auf die für aktive Tracking-Installationen typische Ertragssteigerung von 15–25 % zu verzichten. In diesem Leitfaden lernen Sie die genauen mechanischen Prinzipien hinter zweireihigen Gestängen kennen. Wir werden Kennzahlen zur Standorteignung untersuchen, Beschaffungsrahmen aufschlüsseln und diesen Aufbau direkt mit Alternativen mit fester Neigung und unabhängigen Reihen vergleichen.
Halbierte elektrische Komplexität: Durch die Verbindung zweier Reihen mit einem einzigen Schwenkantriebsmotor werden Steuergeräte und Motoren um bis zu 50 % reduziert, was die Ausfallraten direkt senkt.
Strenge Standortparameter: Maximale Kosteneffizienz wird an Standorten mit NS-Neigungstoleranzen unter 10–15 % erreicht; Stark hügeliges Gelände erfordert möglicherweise immer noch unabhängige Reihenanordnungen.
Senkung der Betriebs- und Wartungskosten: Weniger aktive Komponenten und ein extrem niedriger täglicher Stromverbrauch (oft <0,1 kWh/Tag) sorgen für eine langfristige finanzielle Rentabilität.
Kompatibilität mit Großformaten: Moderne mechanische Verbindungssysteme sind speziell für die Unterstützung hoher Windlasten für extrem große (210 mm/600 W+) bifaziale Module ausgelegt.
Ingenieure suchen ständig nach Möglichkeiten, mit weniger beweglichen Teilen mehr zu erreichen. Jahrelang bestand der Industriestandard darin, jede Reihe von Solaranlagen unabhängig mit Strom zu versorgen. Jede Reihe verfügte über einen eigenen Motor, eine eigene Notstrombatterie und einen eigenen Kommunikationsknoten. Dies bot zwar maximale Flexibilität auf unebenem Gelände, vervielfachte jedoch auch die Anzahl potenzieller Fehlerstellen auf einem riesigen Gelände.

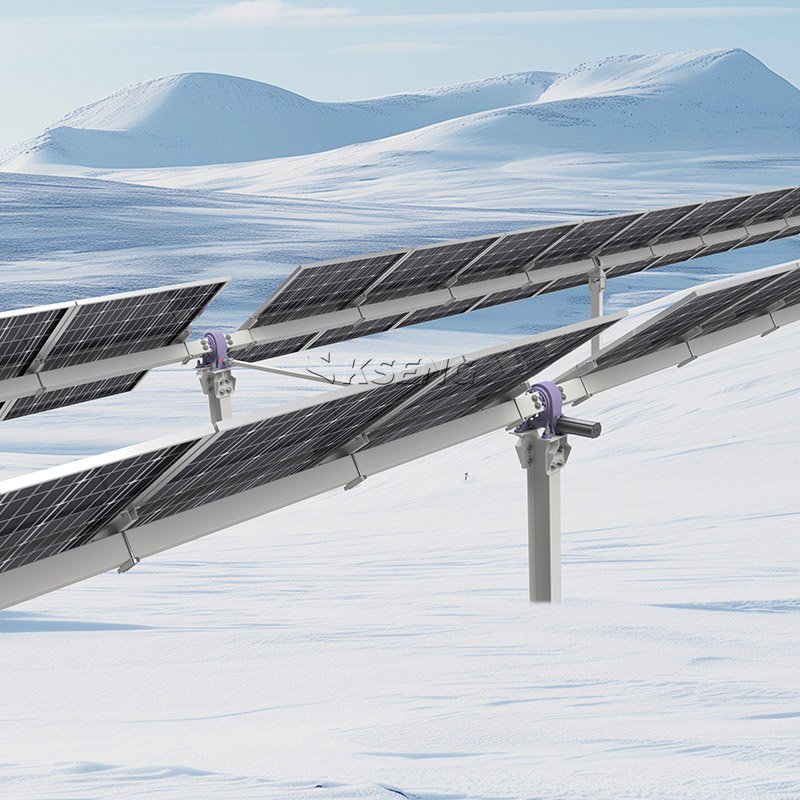

Die zweireihige Verbindungsarchitektur ändert diesen Ansatz. Es setzt auf eine grundlegende mechanische Vereinfachung. Anstelle doppelter elektrischer Komponenten wird ein einziger Hochleistungs-Schwenkantriebsmotor verwendet. Dieser zentrale Motor ist über robuste mechanische Verbindungen mit benachbarten Reihen verbunden. Zu diesem Zweck verwenden Hersteller üblicherweise Keilwellen und Kardangelenke. Besonders wertvoll sind Kardangelenke. Sie fungieren als Universalgelenke und ermöglichen eine leichte Beweglichkeit, sodass die verbundenen Reihen auch kleinere Geländeveränderungen bewältigen können, ohne dass es zu Engpässen kommt.
Die Verbindung zweier riesiger Reihen von Solarmodulen bedeutet mehr als nur einen gemeinsamen Motor. Es verändert die strukturelle Dynamik des Arrays grundlegend. Die verknüpfte Architektur verteilt Windlasten und strukturelle Spannungen aktiv über eine viel größere physische Grundfläche. Diese breitere Basis verbessert die Eigenschwingungsfrequenz des gesamten Arrays. Folglich widersteht das System galoppierenden und windinduzierten Resonanzen weitaus besser als eine eigenständige Reihe. Wenn plötzliche Böen auf die Baustelle treffen, leiten die starren Stahlgestänge die Torsionskräfte sicher in das Fundament ein.
Die Verwaltung der Reihenbeschattung ist in den frühen Morgen- und späten Nachmittagsstunden eine entscheidende Herausforderung. Bei einem herkömmlichen Aufbau besteht die Gefahr, dass benachbarte Panels abgeschattet werden, wenn ein Motor leicht hinter den anderen zurückbleibt. Ein jedoch auf organische Weise. einachsiges Solar-Tracking-System mit zweireihigen Verbindungen löst dieses Problem Da die Reihen physisch miteinander verbunden sind, sorgen sie für eine perfekt synchronisierte Bewegung. Sie eliminieren praktisch das Risiko einer versehentlichen Verschattung von Reihe zu Reihe. Angetrieben durch einheitliche KI-gesteuerte Backtracking-Algorithmen gewährleistet diese starre Synchronisierung eine optimale Sonnenlichterfassung während der Sonnenstunden mit geringem Winkel.
Der Übergang von unabhängigen Zeilen zu einer verknüpften Architektur erfordert einen genauen Blick auf das Projektbuch. Die finanziellen Vorteile zweireihiger Aufstellungen zeigen sich sowohl in der ersten Beschaffungsphase als auch lange nach der Inbetriebnahme. Durch den Ersatz von Elektronik durch Baustahl verändern EPCs das Cashflow-Profil von Entwicklungen im Versorgungsmaßstab drastisch.
Einsparungen bei den Hardwarekosten stellen den unmittelbarsten Vorteil dar. Wenn Sie Reihen verbinden, tauschen Sie doppelte Motoren, Backup-Batterien und lokalisierte Steuerungen effektiv gegen mechanische Wellen aus Stahl. Stahl ist von Natur aus billiger und unterliegt weniger der Volatilität der Halbleiterlieferkette als Mikrochips und Leiterplatten. Dieser direkte Kompromiss senkt die anfängliche Stückliste. Sie kaufen die Hälfte der Motoren, die Hälfte der Kommunikationsknoten und die Hälfte der lokalen Stromversorgungen.
Die langfristigen Auswirkungen auf das Betriebs- und Wartungsbuch (O&M) sind tiefgreifend. Betrachten Sie die Realität eines Außendiensttechnikers. Die Fehlerbehebung eines Motors und eines Kommunikationsknotens für jeweils etwa 240 Panels ist äußerst effizient. In einem unabhängigen Reihensystem muss derselbe Techniker alle 120 Paneele die Knoten prüfen. Weniger elektronische Knoten bedeuten weniger LKW-Fahrten, weniger Firmware-Updates und weniger verrottende Ersatzteile im Lager. Darüber hinaus sind moderne Gestängemotoren hocheffizient. Sie zeichnen sich oft durch einen extrem niedrigen täglichen Stromverbrauch aus und verbrauchen manchmal weniger als 0,1 kWh pro Tag.
Skeptiker fragen sich oft, ob mechanische Verbindungen die Bewegung einschränken. Das tun sie nicht. Zweireihige Systeme bieten genau den gleichen Tracking-Bereich wie unabhängige Premium-Tracking-Architekturen. Sie erhalten weiterhin den standardmäßigen Bewegungsbereich von ±60°. Sie erreichen immer noch die kritische Trackinggenauigkeit von ±1°. Da die Leistungskennzahlen mit denen unabhängiger Zeilen identisch bleiben, stellen Dual-Row-Systeme die erwartete Umsatzgenerierung sicher, die während der anfänglichen Finanzierungsphase modelliert wird.
Bei der Auswahl eines einachsigen Solartrackers für ein Großprojekt müssen Ingenieure über Marketingaussagen hinaussehen. Sie benötigen einen strengen Bewertungsrahmen. Wir empfehlen dringend, die branchenübliche Vier-Säulen-Spezifikationsaufschlüsselung zu verwenden, um jedes mechanische Verbindungssystem zu bewerten.
Sie müssen den Hauptträgerquerschnitt und seine Gesamtsteifigkeit bewerten. Die Solarindustrie entwickelt sich rasant zu ultragroßen bifazialen Modulen. Diese 210-mm-Panels mit mehr als 600 W sind schwer und oft über 2,5 Meter lang. Das System muss diese massiven Platten aufnehmen, ohne dass es unter Belastung zu einer übermäßigen Durchbiegung kommt. Fragen Sie Ihren Anbieter nach spezifischen Windkanaldaten, die die strukturelle Steifigkeit großformatiger Module bestätigen.
Schauen Sie über den einfachen Timer zur Sonnenverfolgung hinaus. Moderne Projekte erfordern geschlossene KI-Steuerungssysteme. Diese Systeme sollten fortschrittliche astronomische Algorithmen priorisieren und gleichzeitig über aktive Wetterüberschreibungen verfügen. Bewerten Sie außerdem die Zuverlässigkeit des Kommunikationsprotokolls. Festverdrahtete Systeme sind stabil, aber der Graben ist teuer. Suchen Sie nach dezentralen Mesh-Netzwerken, die Protokolle wie Zigbee, LoRa oder RS485 verwenden. Dadurch wird sichergestellt, dass das System auch dann noch kommuniziert, wenn ein lokaler Knoten offline geht.
Überprüfen Sie die Windstauwerte genau. Extremes Wetter ist die größte Bedrohung für eine Solaranlage. Ein brauchbarer im Versorgungsmaßstab Solartracker muss eine Notfall-Flachstauzeit von weniger als 6 bis 8 Minuten gewährleisten. Das System muss diese schnelle Stausequenz einleiten, sobald lokale Anemometer Windgeschwindigkeiten von mehr als 18 m/s erkennen. Stellen Sie sicher, dass das System über ausreichend Notstrom verfügt, um diesen Vorgang während eines Netzausfalls ausführen zu können.
Überprüfen Sie die Betriebstemperaturbereiche. Ein Standard-Versorgungssystem sollte bei -30 °C bis +60 °C einwandfrei funktionieren. Überprüfen Sie außerdem die Schutzart (IP) der reduzierten Motorgehäuse. Da es in einer zweireihigen Anordnung weniger Motoren gibt, müssen die vorhandenen Motoren hermetisch gegen Staub, Sand und Schlagregen abgedichtet sein.
Zweireihige Verbindungen sind außergewöhnlich, aber keine Zauberei. Sie unterliegen strengen körperlichen Einschränkungen. Bevor Sie sich für eine verknüpfte Architektur entscheiden, müssen Sie die realen Bedingungen Ihres vorgesehenen Standorts gründlich bewerten.
Mechanische Verbindungen erfordern eine präzise Ausrichtung über große Entfernungen. Standorte mit starker Nord-Süd-Welle oder extremen Ost-West-Gefälleveränderungen werden schwerwiegende Probleme verursachen. Wenn die Steigung mehr als 15 % beträgt, verklemmen sich die starren Stahlgestänge, was zu einem vorzeitigen Durchbrennen des Motors führt. Stark hügeliges Gelände erhöht das Risiko von Installationsverzögerungen drastisch. Bei stark geschwungenen Hügeln bleiben unabhängige Reihen die sicherere Wahl.
Bedenken Sie die Realität des Feldeinsatzes. Während die Halbierung der elektrischen Verkabelung Zeit spart, erfordert die mechanische Montage eine hohe Genauigkeit beim Rammen der Pfähle. EPCs müssen eine präzise strukturelle Nivellierung berücksichtigen. Wenn die Rammpfähle nur wenige Zentimeter voneinander entfernt sind, wird die Verbindung der starren Antriebswelle zwischen zwei Reihen zu einem mühsamen und arbeitsintensiven Kampf. Vermessungsingenieure und Rammarbeiter müssen unglaublich enge Toleranzen einhalten, um sicherzustellen, dass die mechanischen Verbindungen richtig sitzen.
Die Integration des richtigen Fundamenttyps ist entscheidend für die Aufrechterhaltung der Verbindungsintegrität über einen Anlagenlebenszyklus von 25 Jahren. Durch Bodenverlagerung wird eine mechanische Verbindung zerstört. In Gebieten, die starken Froststößen oder lockeren Sandböden ausgesetzt sind, reichen herkömmliche H-Pfähle möglicherweise nicht aus. Möglicherweise müssen Sie Erdschrauben oder Betonfundamente angeben, um ungleichmäßige Setzungen zu verhindern. Setzt sich eine Reihe stärker als ihr verbundener Partner, reißt das entstehende Drehmoment die Kardangelenke auseinander.
Die Wahl der richtigen Montagestruktur bestimmt den finanziellen Herzschlag Ihres Solarparks. Um die Entscheidung zu vereinfachen, müssen wir bewerten, wie zweireihige Systeme im Vergleich zu den beiden anderen vorherrschenden Methoden abschneiden: Systeme mit fester Neigung und unabhängige Reihen-Tracker.
Systeme mit fester Neigung sind die einfachsten. Sie verfügen über keine beweglichen Teile, was zu einem nahezu wartungsfreien Betrieb führt. Sie sind bei starkem Wind praktisch unzerstörbar. Diese Sicherheit ist jedoch mit enormen Kosten verbunden. Feste Systeme erleiden im Vergleich zu Tracking-Arrays typischerweise einen Ertragsverlust von 15–25 %. Darüber hinaus zeichnen sie sich durch ein hochkonzentriertes Mittagsproduktionsprofil aus. Auf modernen Energiemärkten, die von Time-of-Use-Preisen (TOU) dominiert werden, tritt der Spitzenenergiebedarf häufig am späten Nachmittag auf. Tracker fangen diese lukrative Nachmittagssonne ein, während feste Systeme sie völlig verpassen. Dies macht Systeme mit fester Neigung in Regionen mit schwankenden Energiepreisen äußerst unwettbewerbsfähig.
Die Trennlinie zwischen unabhängigen und zweireihigen Trackern ist klar: Topographie. Unabhängige Reihenverfolger verfügen über einen eigenen Motor pro Reihe. Dadurch können sie mühelos über komplexes, hügeliges Gelände gehen, ohne einzuklemmen. Wenn Ihre Website wie eine Achterbahnfahrt aussieht, wählen Sie unabhängige Zeilen. Wenn Ihr Gelände jedoch flach bis mittelschwer ist, stellen unabhängige Reihen eine Verschwendung von Investitionsausgaben dar. Bei flachen Standorten ist die Wahl einer zweireihigen Verbindung die ultimative finanzielle Richtlinie. Es eliminiert die Kosten für redundante Hardware und senkt den Betriebs- und Wartungsaufwand.
Um Klarheit zu schaffen, sehen Sie sich den folgenden Funktionsvergleich der drei Hauptarchitekturen an:
| Metrisches | Array mit fester Neigung, | unabhängiger Reihen-Tracker, | Doppelreihen-Verbindungs-Tracker |
|---|---|---|---|
| Steigerung der Energieausbeute | Grundlinie (0 %) | + 15 % bis 25 % | + 15 % bis 25 % |
| Geländetoleranz | Sehr hoch (alle Pisten) | Hoch (komplexe Hügel) | Mäßig (<15 % Steigung) |
| Elektrische Komplexität | Null | Hoch (1 Motor pro Reihe) | Niedrig (1 Motor pro 2 Reihen) |
| CAPEX-Profil | Am niedrigsten | Höchste | Mäßig |
| Bester Anwendungsfall | Extremes Wetter, billiges Land | Stark hügelige Topographie | Flache Topographie, budgetorientiert |
Die Verfolgung zweireihiger Verknüpfungen ist nicht das Allheilmittel für jeden Solarpark. Es handelt sich um eine hochoptimierte Engineering-Lösung mit hohem ROI, die für spezifische geografische Profile entwickelt wurde. Durch die gemeinsame Nutzung eines einzigen Schwenkantriebsmotors in zwei verschiedenen Reihen können Sie enorme Mengen überflüssiger Elektronik einsparen. Diese mechanische Vereinfachung senkt natürlich sowohl Ihre anfänglichen Investitionskosten als auch Ihre langfristigen Wartungskosten.
Wenn Sie Ihre nächste Bereitstellung im Versorgungsmaßstab planen, müssen Ihre nächsten Schritte datengesteuert sein. Führen Sie zunächst eine gründliche Geländeneigungsanalyse durch, um sicherzustellen, dass Ihr Standort innerhalb der erforderlichen 10–15 % NS-Neigungstoleranz liegt. Wenden Sie sich als Nächstes an den Hersteller Ihres Solarenergie-Trackers, um spezifische Windkanal-Testdaten zur Überprüfung der Kompatibilität großformatiger Module anzufordern. Schließlich fordern Sie eine individuelle LCOE-Modellierung, die zweireihige Verknüpfungen direkt mit unabhängigen Architekturen für Ihre spezifischen geografischen Koordinaten vergleicht. Durch die Auswertung der strukturellen Gegebenheiten neben den Finanzdaten garantieren Sie eine maximale Rentabilität Ihrer Anlage.
A: Maximale Kosteneffizienz erfordert relativ flaches Gelände. Normalerweise erlauben zweireihige Tracker eine Nord-Süd-Neigungstoleranz von 10 % bis 15 %. Der genaue Grenzwert hängt stark von der spezifischen Kardangelenk- oder mechanischen Verbindungskonstruktion des Herstellers ab. Steilere Standorte erfordern normalerweise den Übergang zu unabhängigen Zeilenarchitekturen, um eine Verknüpfungsbindung zu verhindern.
A: Ja. Moderne Verbindungskonstruktionen werden speziell für schwere bifaziale Module entwickelt. Sie sorgen für eine hohe Bodenfreiheit, die oft über 500 mm liegt. Darüber hinaus entwerfen die Ingenieure die primären Drehmomentrohre und mechanischen Verbindungen sorgfältig, um strukturelle Schattenbildung zu minimieren. Dieses Layout maximiert die kritische Albedo-Lichterfassung auf der Rückseite der Panels.
A: Verbindungssysteme im Versorgungsmaßstab umfassen lokalisierte Ausfallsicherungen. Sie nutzen autarke Backup-Stränge oder spezielle, wetterfeste Backup-Batterien am Motorknoten. Diese lokalisierte Stromversorgung stellt sicher, dass das Array bei Unwettern innerhalb von Minuten selbstständig einen Notfall-Flat-Stow-Befehl ausführen kann, selbst wenn das primäre Versorgungsnetz ausfällt.
