KST-1P
Kseng
Entwickelt für Solarprojekte mit mehr als 1 MW, EPCs und Solarentwickler. Der KST-1P kombiniert einachsiges 1P-Tracking, standortspezifisches Strukturdesign und intelligente Steuerung für PV-Anwendungen im Versorgungsmaßstab.

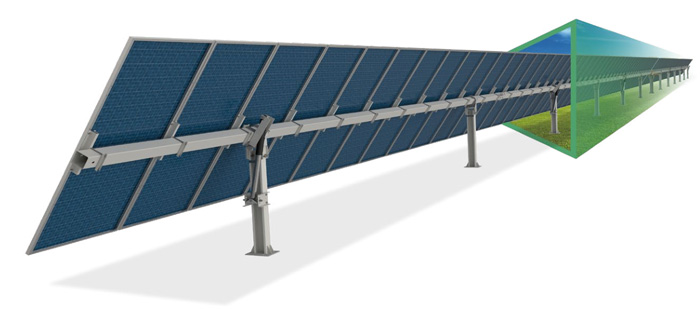

Das KST-1P ist ein horizontales einachsiges 1P-Solar-Tracking-System, das für Photovoltaikprojekte im Versorgungsmaßstab entwickelt wurde . Es eignet sich für Solarentwickler, EPC-Auftragnehmer, IPPs und Beschaffungsteams, die an großen PV-Anlagen arbeiten.
Das System kombiniert einen Schwenkantrieb, eine intelligente Spursteuerung und eine robuste Stahlkonstruktion, um einen zuverlässigen Langzeitbetrieb zu unterstützen. Mit flexiblen Fundamentoptionen und Geländeanpassungsfähigkeit kann der KST-1P entsprechend den projektspezifischen Standortbedingungen konstruiert werden.
Wichtigste Highlights
1P horizontale einachsige Konfiguration
Spurgenauigkeit ≤ ±1°
Bis zu 54 kWp pro Reihe*
Mehrere Fundamentoptionen
Nord-Süd-Hanganpassungsfähigkeit bis zu 20 %*
20–25 Jahre Lebensdauer
Der KST-1P ist für die strukturellen, ökologischen und betrieblichen Anforderungen großer PV-Projekte konzipiert.
Seine Hauptwelle, die Struktursäulen und die korrosionsgeschützten Stahlkomponenten sind so konzipiert, dass sie die erforderliche Steifigkeit und Haltbarkeit für den Langzeitbetrieb im Freien bieten. Der Schwenkantrieb und das intelligente Steuerungssystem unterstützen eine genaue Sonnenverfolgung, während astronomische Positionierung und Regelung mit geschlossenem Regelkreis dazu beitragen, die Ausrichtung des Trackers den ganzen Tag über aufrechtzuerhalten.
Das System kann an unterschiedliche Gelände- und Untergrundverhältnisse angepasst werden. Betonfundamente, Stahlpfähle und PHC-Pfähle können je nach Standort und geotechnischen Anforderungen in Betracht gezogen werden, während Nord-Süd-Gefälle von bis zu 20 % je nach Projektdesign unterstützt werden können.
Für EPC-Auftragnehmer, Entwickler und Beschaffungsteams bietet das KST-1P eine skalierbare Tracker-Lösung, die durch projektspezifische Tragwerksplanung, flexible Fundamentoptionen und langfristigen technischen Support unterstützt wird.
Das endgültige strukturelle Design und die Systemkonfiguration unterliegen dem Standort des Projekts, den Umweltbelastungen, den Spezifikationen der PV-Module und den geltenden lokalen Standards.
| Parameterspezifikation | |
|---|---|
| Modell | KST-1P |
| Systemtyp | 1P Horizontales einachsiges Trackingsystem |
| Antriebssystem | Schwenkantrieb |
| Tracking-Reichweite | Bis zu ±60° (je nach Projekt angepasst) |
| Tracking-Genauigkeit | ≤ ±1° |
| Maximale Kapazität pro Reihe | Bis zu 54 kWp* |
| PV-Module pro Reihe | Bis zu 90 Module (1P × 90)* |
| Geländeanpassungsfähigkeit | Bis zu 20 % Nord-Süd-Neigung* |
| Stiftungsoptionen | Betonfundament / Stahlpfahl / PHC-Pfahl |
| Kontrollsystem | MCU |
| Tracking-Algorithmus | Astronomischer Algorithmus + Regelung |
| Kommunikation | RS485 verkabelt/kabellos Zigbee |
| Stromversorgung | Wechselstrombetrieben / Selbstversorgt mit 24 V Gleichstrom |
| Material | HDG-Stahl / Al-Mg-Zn-beschichteter Stahl / Kohlenstoffstahl |
| Schneelast | 1,4 kN/m²* |
| Windlast | Projektspezifische Tragwerksplanung* |
| Garantie | 10 Jahre* |
| Designleben | 20–25 Jahre* |
Entwickelt für groß angelegte PV-Anwendungen und Hochleistungs-PV-Module.
Astronomische Positionierung und Regelung unterstützen die genaue tägliche Verfolgung.
Konzipiert für unterschiedliche Geländebedingungen, mit einer Nord-Süd-Neigungsanpassungsfähigkeit von bis zu 20 % je nach Projektdesign.
Unterstützt je nach Standortbedingungen Betonfundamente, Stahlpfähle und PHC-Pfähle.
Ein modulares Strukturdesign unterstützt den effizienten Transport, die Montage und die Installation vor Ort.
Tracker-Konfiguration, strukturelle Belastungen, Fundamentdesign und -layout können entsprechend den Projektbedingungen entwickelt werden.

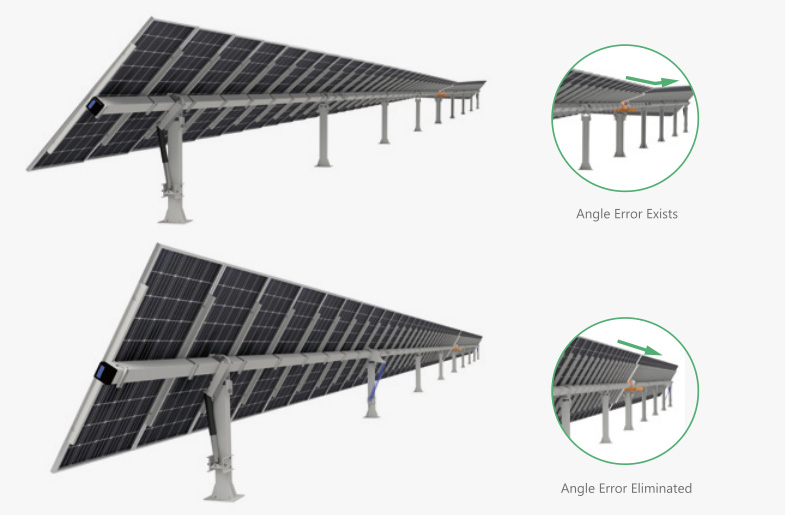

Der KST-1P kombiniert astronomische Positionierung mit Regelung, um den ganzen Tag über eine genaue Tracker-Positionierung aufrechtzuerhalten.
Berechnet den Sonnenstand basierend auf dem geografischen Standort, dem Datum und der Uhrzeit des Projekts.
Mithilfe des Sensor-Feedbacks können Abweichungen erkannt und die Tracker-Position angepasst werden.
Die Tracking-Genauigkeit kann erreichen . je nach Systemkonfiguration und Betriebsbedingungen ≤ ±1°
Die Backtracking-Logik trägt dazu bei, die Verschattung von Reihe zu Reihe bei niedrigen Sonneneinstrahlungswinkeln zu reduzieren, und kann je nach Projektlayout und Standortbedingungen konfiguriert werden.
Kabelgebundene oder kabellose RS485-Kommunikationsoptionen unterstützen die Systemüberwachung und -steuerung.

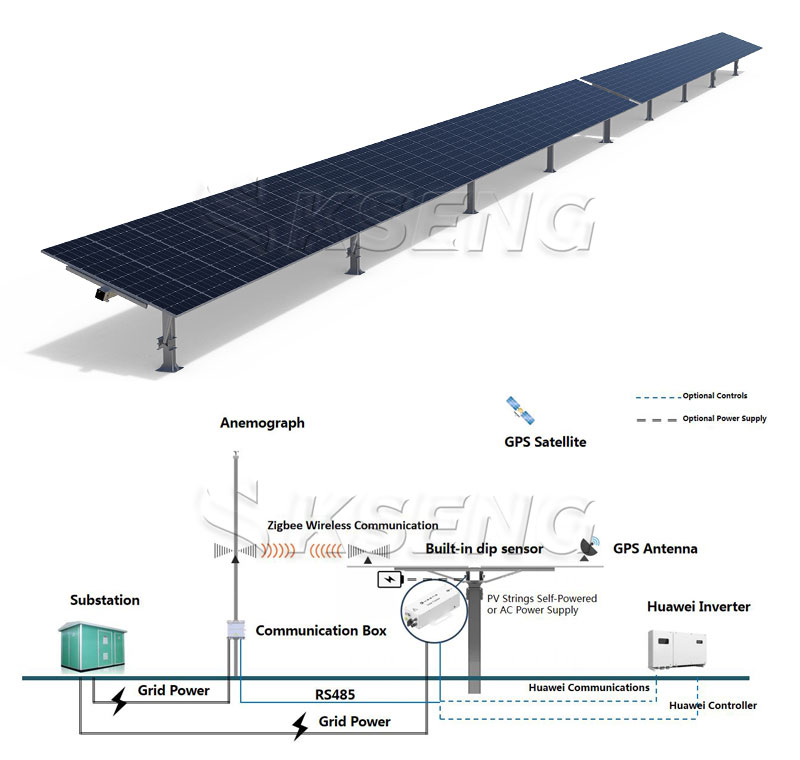

Systemsteuerungs- und Kommunikationsarchitektur
Der KST-1P integriert intelligente Tracking-Steuerung, GPS-Positionierung, kabelgebundene oder kabellose Kommunikation und flexible Stromversorgungsoptionen für PV-Anwendungen im Versorgungsmaßstab.
Der KST-1P wurde für die strukturellen und ökologischen Anforderungen von PV-Projekten im Versorgungsmaßstab entwickelt.

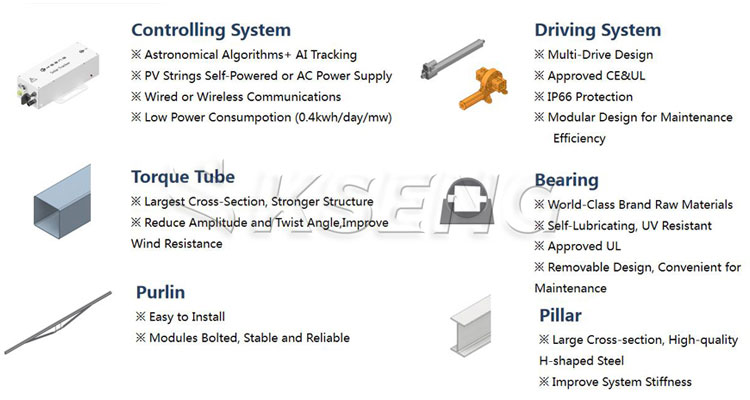

Der KST-1P nutzt einen modularen Strukturaufbau mit optimierten Torsionsrohren, Antriebskomponenten, Lagern, Pfetten und Stützpfeilern, um strukturelle Stabilität zu gewährleisten und Installation und Wartung zu erleichtern.

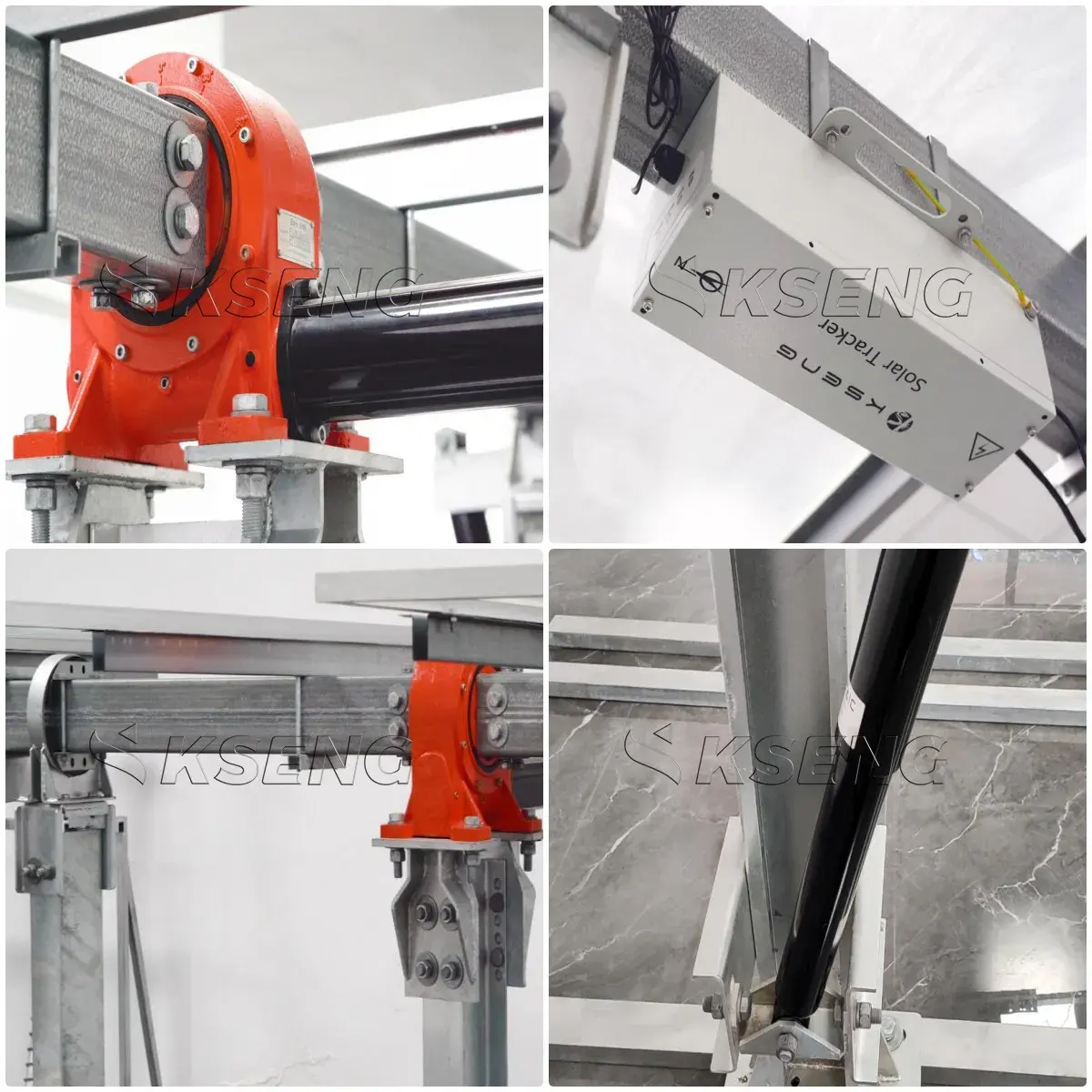

Ein kompakter Schwenkantrieb sorgt für eine kontrollierte Drehbewegung und ein Haltemoment für die Trackerstruktur.
Der Hauptschacht, die Säulen und die Strukturbauteile werden gemäß den projektspezifischen mechanischen und umweltbezogenen Anforderungen entworfen.
Strukturelle Belastungen werden je nach Projektstandort, geltenden Normen und Standortbedingungen bewertet.
Die strukturelle Konfiguration ist darauf ausgelegt, mechanische Bewegungen und dynamische Belastungen während des Betriebs zu bewältigen.
Der endgültige Tragwerksentwurf unterliegt der projektspezifischen Technik und den geltenden lokalen Standards.

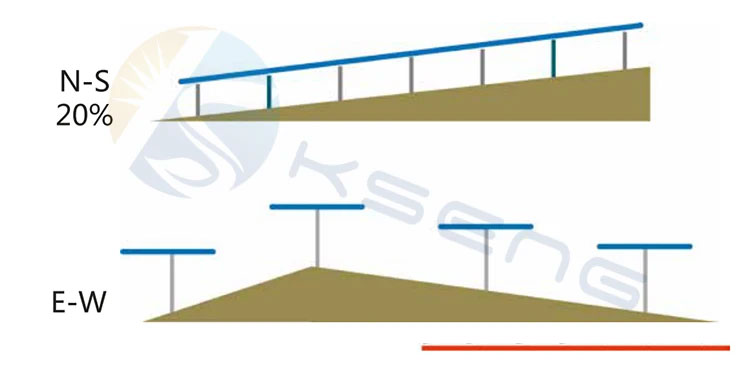

Solarprojekte im Versorgungsmaßstab weisen häufig unebenes Gelände, Neigungsunterschiede und unterschiedliche Fundamentbedingungen auf. Der KST-1P wurde entwickelt, um Layoutflexibilität für anspruchsvolle Projektstandorte zu bieten.
Unterstützt Nord-Süd-Gefälle von bis zu 20 %, vorbehaltlich projektspezifischer technischer Maßnahmen.
Die Tracker-Konfiguration kann durch projektspezifisches Layout und Strukturdesign an unterschiedliche Ost-West-Geländebedingungen angepasst werden.
Je nach Bodenbeschaffenheit und Projektanforderungen können Betonfundamente, Stahlpfähle und PHC-Pfähle in Betracht gezogen werden.
Die Konfiguration der Tracker-Reihe, das Fundamentdesign und die Strukturparameter werden entsprechend den Gelände-, Geotechnik- und Umweltbedingungen des Projekts optimiert.
Der KST-1P verwendet korrosionsbeständige Strukturmaterialien, die für langfristige PV-Außenanwendungen ausgewählt wurden.
Feuerverzinkter (HDG) Stahl
Al-Mg-Zn-beschichteter Stahl
Strukturkomponenten aus Kohlenstoffstahl
Korrosionsschutz für langfristige Außeneinsätze
Materialauswahl und Korrosionsschutz können an den Projektstandort und die Umgebungsbedingungen angepasst werden.
Der KST-1P ist für die Unterstützung großformatiger Hochleistungs-PV-Module konzipiert, die üblicherweise in Solarprojekten im Versorgungsmaßstab verwendet werden.
Kompatibel mit gängigen großformatigen PV-Modulen, einschließlich 210-mm-Zellentechnologie und PV-Modulen der 600-W-Klasse und höherer Leistung, abhängig vom Projektdesign.
Unterstützt bis zu 90 Module pro Reihe in einer 1P-Konfiguration, abhängig von Modulabmessungen und strukturellem Design.
Die maximale Reihenkapazität kann bei einer 600-W-Modulkonfiguration etwa 54 kWp erreichen.

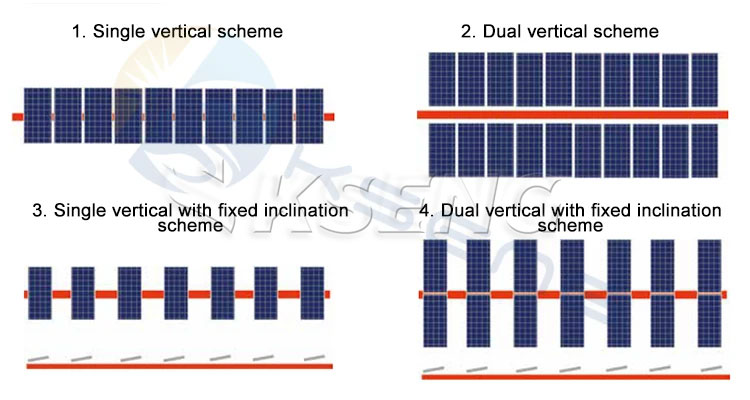

Das KST-1P unterstützt unterschiedliche PV-Modulkonfigurationen je nach Modulabmessungen, Reihenanordnung und projektspezifischen baulichen Anforderungen.
Die endgültige Modulkonfiguration hängt von den Abmessungen, dem Gewicht, den Wind- und Schneelasten, der Reihenkonfiguration und der standortspezifischen Bautechnik des PV-Moduls ab.
Der KST-1P wurde in einem einachsigen 11-MW-Solar-Tracker-Projekt in Italien eingesetzt und demonstrierte seine Anwendung in einem echten europäischen Solarprojekt im Versorgungsmaßstab.
Standort: Italien
Projektkapazität: 11 MW
Tracker-Modell: KST-1P
System: 1P Horizontaler einachsiger Tracker
PV-Anwendung im Versorgungsmaßstab
Einachsiges Trackersystem KST-1P
Kompatibilität mit Hochleistungs-PV-Modulen
Geländeanpassungsfähigkeit für anspruchsvolle Standorte
Intelligente Verfolgung und Überwachung
Konzipiert für den langfristigen Projektbetrieb
Europäische Solarprojekte erfordern oft eine sorgfältige Abwägung der strukturellen Belastungen, des Geländes, der Modulkonfiguration, der Installationsbedingungen und der örtlichen Anforderungen.
Unser Italien-Projekt bietet eine reale Referenz für EPCs, Entwickler und Beschaffungsteams, die einachsige Tracking-Lösungen für europäische Solarparks evaluieren.
CTA: Sehen Sie sich die Fallstudie zum Italien-Projekt an
Der KST-1P integriert intelligente Steuerungs- und Schutzfunktionen, um einen zuverlässigen Langzeitbetrieb zu unterstützen.
Trägt dazu bei, die Verschattung von Reihe zu Reihe bei niedrigen Sonneneinstrahlungswinkeln zu reduzieren.
RS485- und drahtlose Kommunikationsoptionen unterstützen die Fernüberwachung und -steuerung.
Systemüberwachungs- und Diagnosefunktionen helfen bei der Identifizierung von Betriebsproblemen und unterstützen die Wartung.
Der Tracker kann entsprechend der Steuerungsstrategie automatisch zu einer vordefinierten Nachtposition zurückkehren.
Der KST-1P wurde entwickelt, um Solarprojekten im Versorgungsmaßstab dabei zu helfen, Energieertrag, strukturelle Anforderungen, Installationseffizienz und langfristige Betriebskosten in Einklang zu bringen.
Die einachsige Nachführung kann die Solarenergiegewinnung im Vergleich zu Systemen mit fester Neigung erhöhen. Die tatsächlichen Gewinne hängen vom Standort des Standorts, dem Wetter, der Tracker-Konfiguration, dem Reihenabstand und dem Projektdesign ab.
Der modulare Aufbau unterstützt einen optimierten Transport, Montage und Installation.
Fundamenttyp und Strukturkonfiguration können je nach Bodenbeschaffenheit und Projektanforderungen ausgewählt werden.
Langlebige Konstruktionsmaterialien, intelligente Steuerung und Fernkommunikation unterstützen den langfristigen Betrieb und die Wartung des Systems.
Die projektspezifische Energieertrags- und Finanzanalyse sollte auf der Grundlage der tatsächlichen Standortbedingungen bewertet werden.
Jedes Solarprojekt im Versorgungsmaßstab weist unterschiedliche Gelände-, Wind-, Schnee-, Boden- und Modulbedingungen auf. KST-1P-Tracker-Konfigurationen können daher entsprechend den spezifischen Projektanforderungen entwickelt werden.
Projektstandort
Wind- und Schneelasten
Gelände und Hang
Boden- und Fundamentbedingungen
Abmessungen und Gewicht des PV-Moduls
Konfiguration der Tracker-Reihe
Elektrische und Kommunikationsanforderungen
Geltende örtliche Normen und Vorschriften
Teilen Sie unserem Team Ihren Projektstandort, Ihre Kapazität, Modulinformationen und vorläufigen Standortanforderungen mit.
Unsere Ingenieure können die Projektbedingungen bewerten und eine geeignete KST-1P-Konfiguration empfehlen.
CTA: Projektanforderungen einreichen
Kseng unterhält Qualitätsmanagement- und Produktkonformitätsprozesse für seine Solarmontage- und Nachführungslösungen.
Auf der KST-1P-Produktseite sind derzeit aufgeführt:
TÜV
CE
ISO 9001
Zusätzliche projektspezifische Dokumentations- und Compliance-Anforderungen können je nach Zielmarkt, Projektstandort und geltenden Standards überprüft werden.
Benötigen Sie Zertifizierungs- oder Compliance-Dokumente für Ihr Projekt?
Kontaktieren Sie unser Team, um Ihre Projektanforderungen zu besprechen.
Kseng stellt Solarmontage- und Nachführsysteme her und unterstützt technische und kommerzielle Anforderungen auf Projektebene.
Unsere Tracker-Lösungen sind für große PV-Projekte konzipiert und werden auf internationalen Märkten eingesetzt.
Unser Team kann Sie bei der Tracker-Konfiguration, bei strukturellen Anforderungen, bei Fundamentüberlegungen und bei der projektspezifischen technischen Dokumentation unterstützen.
Wir unterstützen die Großbeschaffung für EPC-Auftragnehmer, Entwickler, Händler und Eigentümer von Solarprojekten.
Für den KST-1P gilt eine 10-jährige Garantie, vorbehaltlich der geltenden Garantiebedingungen.
Unser europäisches Projektportfolio umfasst Solar-Tracker-Installationen im Versorgungsmaßstab in Märkten wie Italien.
FAQ
Ja. Der KST-1P ist für groß angelegte Photovoltaikanwendungen konzipiert und kann für Projekte im Versorgungsmaßstab konfiguriert werden. Die endgültige Systemkonfiguration hängt von der Projektkapazität, der Modulauswahl, dem Gelände und den strukturellen Anforderungen ab.
1P bedeutet, dass PV-Module in einer Hochformatkonfiguration auf der Trackerreihe installiert werden. Die Konfiguration wird häufig für große Solarprojekte verwendet.
Der Standard-Tracking-Bereich beträgt je nach Projektkonfiguration bis zu ±45° bis ±60°.
Die angegebene Tracking-Genauigkeit kann je nach Systemkonfiguration und Betriebsbedingungen ≤ ±1° erreichen.
Ja. Das System kann Nord-Süd-Gefälle von bis zu 20 % ausgleichen, vorbehaltlich projektspezifischer Planung. Auch die Ost-West-Geländeverhältnisse können bei der Projektplanung bewertet werden.
Der KST-1P kann je nach Bodenbeschaffenheit und Projektanforderungen mit Betonfundamenten, Stahlpfählen oder PHC-Pfählen konstruiert werden.
Das System ist für die Unterstützung gängiger großformatiger Hochleistungs-PV-Module konzipiert. Die Kompatibilität sollte anhand der tatsächlichen Modulabmessungen, des Gewichts und der Montageanforderungen bestätigt werden.
Das System nutzt eine MCU-basierte Steuerungsarchitektur mit astronomischer Positionierung und Regelung. Zu den Kommunikationsoptionen gehören kabelgebundene und kabellose RS485-Kommunikation.
Je nach Projektanforderungen kann der Tracker für den Wechselstrom- oder den autarken 24-V-Gleichstrombetrieb konfiguriert werden.
Der KST-1P ist für eine Lebensdauer von 20–25 Jahren ausgelegt, abhängig von Projektbedingungen, Installationsqualität und Wartung.
Für das Produkt gilt eine 10-jährige Garantie, vorbehaltlich der geltenden Garantiebedingungen.
Ja. Bitte geben Sie Ihre Projektkapazität, den Standort, Modulinformationen und vorläufige technische Anforderungen an. Unser Team kann das Projekt prüfen und eine geeignete Tracker-Konfiguration und ein Angebot erstellen.
