Die Auswahl des falschen Regalsystems birgt erhebliche geotechnische Risiken. Es erhöht die Investitionskosten im Voraus durch übermäßige Arbeit. Dieser Fehltritt gefährdet auch die 25-jährige strukturelle Integrität Ihrer Solaranlage. Ein erfolgreicher Einsatz erfordert eine sorgfältige Planung. Sie müssen die Regalstruktur und das Fundament an die standortspezifische Topographie anpassen. Die Bodenbeschaffenheit, regionale Windlasten und starke Schneeansammlungen spielen eine große Rolle. Langfristige LCOE-Ziele bestimmen auch Ihren endgültigen Erfolg. Ohne eine klare Strategie führen geringfügige Standortvariablen schnell zu erheblichen Verzögerungen bei der Bereitstellung.
Dieser Leitfaden kategorisiert die wichtigsten Arten von bodenmontierten Solarsystemen nach Fundament, Material und strukturellem Design. Wir bieten einen transparenten Bewertungsrahmen für Projektentwickler, EPCs und gewerbliche Käufer. Sie lernen, wie Sie mit den rauen geotechnischen Realitäten zurechtkommen. Außerdem erfahren Sie, wie Sie materielle Kapitalkompromisse effektiv ausgleichen können. Schließlich untersuchen wir fortschrittliche Beschichtungen und spezielle Strukturdesigns, um Ihren nächsten Einsatz im Versorgungsmaßstab zu optimieren.
Geotechnische Gegebenheiten bestimmen die Wahl der Fundamente; Es gibt keine universelle Montagelösung.
Die Materialauswahl (z. B. Aluminium vs. Zn-Al-Mg-Stahl) bestimmt das Gleichgewicht zwischen den anfänglichen Beschaffungskosten und den langfristigen Betriebs- und Wartungskosten (Korrosionsbeständigkeit).
Nicht-traditionelle Strukturen wie vertikale Solaranlagen verändern die Finanzmodelle für Agri-PV und Projekte in großen Breitengraden.
Bei der Beschaffung in die engere Auswahl müssen die Einhaltung lokaler Vorschriften (z. B. ASCE 7), statische/dynamische Belastungstests und realistische Installationszeitpläne Vorrang vor den Rohstoffkosten haben.
Die Bewertung von Solarkonstruktionen erfordert mehr als nur den Vergleich der Materialpreise. Sie müssen eine ganzheitliche Standortanalyse durchführen. Diese Analyse stellt sicher, dass Sie sich für ein System entscheiden, das jahrzehntelangen Umweltbelastungen standhält. Wir bewerten diese Systeme in drei kritischen Dimensionen.
Der Boden unter Ihrer Solaranlage bestimmt jede Fundamententscheidung. Der Zusammenhalt des Bodens spielt eine große Rolle für die Stabilität. Sandigen Böden fehlt die erforderliche Reibung, um Rammpfähle bei Hebevorgängen zu halten. Dichter Ton bietet eine hervorragende Haltekraft, dehnt sich jedoch bei Nässe aus. Die Tiefe des Grundgesteins ist eine weitere kritische Variable. Wenn man mitten im Graben auf flaches Grundgestein trifft, ist eine kostspielige Abkehr von den Standardpfählen erforderlich.
Frostlinien erfordern auch in kälteren Klimazonen besondere Aufmerksamkeit. Installateure müssen Fundamente unterhalb der maximalen Frosttiefe eintreiben. Andernfalls drückt der Frost die Pfähle nach oben. Durch diese Bewegung wird das Regal verdreht und die Solarmodule zersplittern. Schließlich schränkt eine strenge Landgradierung die Lebensfähigkeit des Fundaments ein. Steile Hänge erfordern spezielle Gelenkverbindungen und individuelle Pfahllängen, um eine gleichmäßige Modulebene aufrechtzuerhalten.
Die Finanzierung von Solarprojekten erfordert ein empfindliches Gleichgewicht zwischen Vorabinvestitionen (CAPEX) und langfristigen Betriebskosten (OPEX). Die hohen Maschinenkosten dominieren die Erstinstallationsphase. Durch das Mieten hydraulischer Rammgeräte steigen die Investitionskosten schnell. Allerdings reduzieren diese Maschinen die menschliche Arbeitszeit drastisch.
Die Materialauswahl wirkt sich direkt auf die Betriebskosten aus. Möglicherweise sparen Sie Geld, wenn Sie im Voraus verzinkten Standardstahl kaufen. Dennoch kann die Standardverzinkung in Böden mit hohem Salzgehalt versagen. Dieser Fehler beschleunigt den Rost. Aktiver Rostschutz und strukturelle Reparaturen über eine Lebensdauer von 25 Jahren verbrauchen diese anfänglichen Einsparungen leicht. Auch die Landnutzungseffizienz spielt bei diesem Gleichgewicht eine Rolle. Anordnungen mit hoher Bebauungsdichte senken die Kosten für den Landerwerb, erschweren jedoch das Vegetationsmanagement. Sie müssen diese langfristigen Wartungsrealitäten während der Beschaffungsphase abwägen.
Strukturelles Versagen ist für jede Solaranlage ein inakzeptables Ergebnis. Sie müssen sicherstellen, dass das ausgewählte System den strengen regionalen technischen Standards entspricht. In den Vereinigten Staaten verlassen sich Ingenieure stark auf die ASCE 7-Richtlinien. Diese Vorschriften schreiben genaue Grenzwerte für Windgeschwindigkeit und Schneelast vor, die auf Kreisdaten basieren.
Küstenregionen benötigen Regale, die für Windscherung mit Hurrikanstärke ausgelegt sind. In nördlichen Regionen ist eine hohe Schneelastkapazität erforderlich, um zu verhindern, dass die Aluminiumrahmen bei starkem Eis einknicken. Auch in erdbebengefährdeten Gebieten bestimmen seismische Anforderungen die Anschlusstoleranzen. Sie müssen jedoch eine Überentwicklung des Systems vermeiden. Die Forderung nach übermäßiger Stahldicke für einen windschwachen, flachen Standort im Landesinneren führt zu unnötigen Kostensteigerungen. Intelligentes Engineering passt die Metalldicke genau an die nachgewiesene Umweltbedrohung an.
Jede Solaranlage benötigt eine robuste Verbindung zur Erde. Das Fundament leitet Umweltlasten von den Platten sicher in den Boden ab. Wir klassifizieren diese Systeme danach, wie sie im Boden verankert sind.
Betonanker bieten maximale Stabilität, wenn herkömmliches Eindringen in den Boden nicht möglich ist. Sie setzen diese Systeme an Standorten mit starken Untergrundeinschränkungen ein.
Mechanismus: Bei diesem Ansatz werden Ortbetonfundamente, vorgefertigte Blöcke oder Ballastwannen verwendet. Installateure platzieren die Regale direkt auf diesen schweren Betonankern. Das schiere Gewicht des Betons verhindert, dass sich das System bei starkem Wind anhebt.
Ideal für: Wir empfehlen die Betonfundament-Bodenhalterung dringend für Industriebrachen und geschlossene Deponien. Umweltvorschriften verbieten das Eintreiben von Stahlpfählen auf Mülldeponien. Pfähle würden die schützende Geomembran-Auskleidung unter der Erde durchbohren. Betonfundamente stehen sicher auf der Oberfläche. Sie eignen sich auch hervorragend für felsiges Gelände, in das Pfahlrammen nicht eindringen können. Auch stark korrosive Böden erfordern Beton, um Stahlbauteile vor schneller Zersetzung zu schützen.
Umsetzungsrisiken: Beton bringt erhebliche logistische Hürden mit sich. Hohe Materialtransportkosten wirken sich stark auf die Budgets abgelegener Standorte aus. Das Gießen von Beton vor Ort erfordert aufgrund der vorgeschriebenen Aushärtezeiten längere Installationszeiten. Diese Methode weist auch eine höhere Arbeitsabhängigkeit auf. Die Teams müssen Schalungen erstellen, Zement gießen und die Fundamente manuell nivellieren.

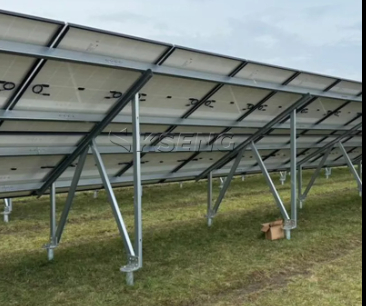

Wenn die Bodenbedingungen dies zulassen, ermöglicht die direkte Erddurchdringung einen schnellen Einsatz. Diese Stiftungen dominieren den Markt für Solarenergie im Versorgungsmaßstab.
Mechanismus: Installateure verwenden hydraulische Maschinen, um Stahlpfosten direkt in den Boden zu rammen. Die Reibung zwischen dem Boden und dem Stahl hält den Pfahl fest an seinem Platz. Alternativ verfügen Schraubfundamente über spiralförmige Gewinde. Maschinen bohren diese massiven Schrauben in die Erde und sorgen so für einen hervorragenden Herausziehwiderstand.
Vergleich: Rammpfähle lassen sich deutlich schneller einsetzen als Betonpfähle. Sie senken die Arbeitskosten drastisch. Ein erfahrenes Team kann an einem einzigen Tag Hunderte von Pfählen rammen. Allerdings ist diese Methode weiterhin strikt auf günstige Bodenbedingungen angewiesen. Sie können keine Rammpfähle verwenden, wenn der Standort eine geringe Kohäsion oder große Gesteinsschichten aufweist. Bodenschrauben eignen sich besser für lockere, sandige Böden als gerade Pfähle, bei festem Grundgestein versagen sie jedoch immer noch.
Das Strukturmaterial bestimmt sowohl das Installationserlebnis als auch die langfristige Haltbarkeit des Arrays. Entwickler wählen vor allem zwischen leichtem Aluminium und modernen Stahllegierungen.
Aluminium bietet deutliche metallurgische Vorteile für spezifische Umweltherausforderungen. Es bietet eine hervorragende Alternative zu schwerem Stahl.
Bewertung: Aluminium ist von Natur aus oxidationsbeständig. An der Luft bildet es eine mikroskopisch kleine schützende Oxidschicht. Diese Schicht verhindert tiefe Strukturkorrosion. Aluminium ist außerdem sehr formbar, sodass Hersteller problemlos komplexe, kundenspezifische Profile extrudieren können. Vor allem ist es deutlich leichter als Stahl.
Anwendungsfall: Sie sollten eine Bodenhalterung aus Aluminium in Küstengebieten mit hohem Salzgehalt in der Luft einsetzen. Das Metall widersteht Salzsprühnebel außerordentlich gut. Es glänzt auch bei Projekten, die eine schnelle manuelle Bearbeitung vor Ort erfordern. Arbeiter können Aluminiumschienen ohne schwere Maschinen anheben und positionieren. Schließlich profitieren Standorte mit strengen Bodengewichtsbeschränkungen erheblich von dieser leichten Struktur.
Skeptische Linse: Aluminium unterliegt einer höheren Volatilität auf dem Rohstoffmarkt. Diese Unvorhersehbarkeit erschwert langfristige Beschaffungsbudgets. Darüber hinaus sind die anfänglichen Investitionskosten im Allgemeinen höher als bei standardmäßigem verzinktem Stahl. Aluminium hat außerdem eine geringere Zugfestigkeit als Stahl. Diese Realität erfordert oft dickere Strukturprofile, um ähnliche Windlastwerte zu erreichen.

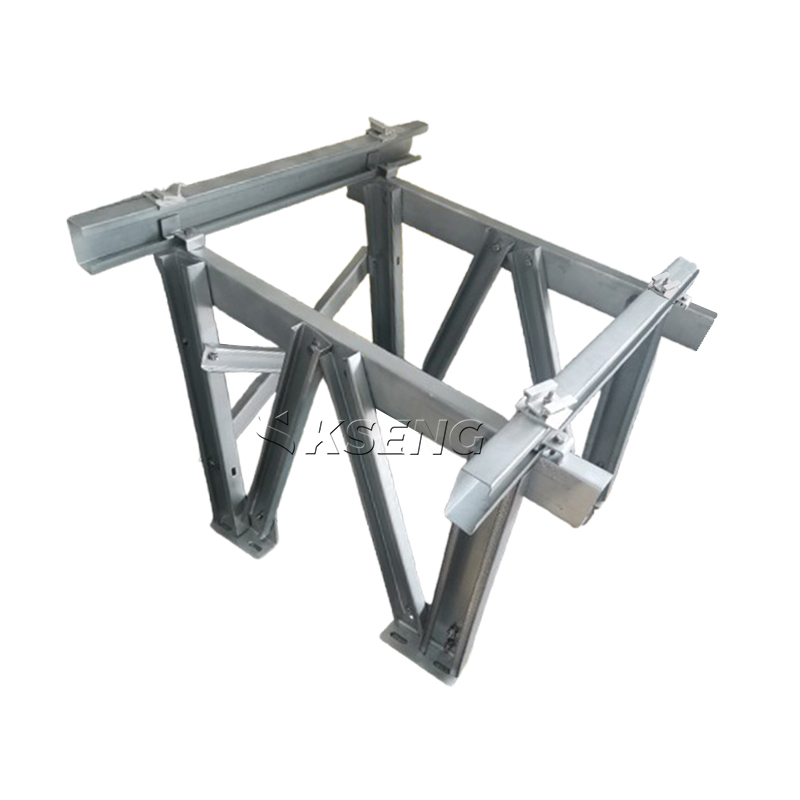

Die herkömmliche Feuerverzinkung verliert gegenüber fortschrittlichen metallischen Beschichtungen an Bedeutung. Zink-Aluminium-Magnesium-Stahl ist der Spitzenreiter im Bautenschutz.
Bewertung: Dieser fortschrittliche Stahl verfügt über eine einzigartige Legierungsbeschichtung. Zink, Aluminium und Magnesium sorgen zusammen für eine hervorragende Korrosionsbeständigkeit. Diese Legierung verfügt über eine bemerkenswerte „Selbstheilungs“-Eigenschaft. Wenn Installateure vor Ort das Metall schneiden oder Verbindungen schweißen, wandert die Magnesium-reiche Schicht über den freigelegten Stahl. Diese chemische Reaktion versiegelt die Wunde und übertrifft die herkömmliche Feuerverzinkung deutlich.
Anwendungsfall: Eine Zn-Al-Mg-Stahl-Bodenhalterung ist ideal für große Projekte im Versorgungsmaßstab. Diese Standorte erfordern höchste strukturelle Steifigkeit. Der Stahl hält hohen Anforderungen an die Windlastfestigkeit problemlos stand. Es sorgt für einen optimierten Stromgestehungskoeffizienten über eine Lebensdauer von 30 Jahren, indem es die Kosten für die Rostsanierung in der Mitte der Lebensdauer praktisch eliminiert.
Skeptische Linse: Stahl bleibt unglaublich schwer. Dieses höhere Bauteilgewicht erhöht die Versandlogistik. Es verbraucht schnell Transportbudgets. Für die Montage benötigen Installateure unbedingt schwere Maschinen. Die manuelle Handhabung dieser großen Stahlträger ist äußerst ineffizient und birgt Sicherheitsrisiken.
Materialvergleich für Bodenregale
| Aus | Aluminiumlegierung | Zn-Al-Mg-Stahl |
|---|---|---|
| Korrosionsbeständigkeit | Ausgezeichnet (natürliche Oxidation) | Superior (selbstheilende Beschichtung) |
| Komponentengewicht | Leicht (manuelle Handhabung möglich) | Schwer (erfordert Maschinen) |
| Anfängliche Investitionsausgaben | Im Allgemeinen höher | Mäßig |
| Zugfestigkeit | Mäßig | Sehr hoch |
| Beste Umgebung | Küsten-/C5-Meereszonen | Versorgungsgroße / Starkwindzonen |
Über Fundamente und Materialien hinaus hat die geometrische Gestaltung der Struktur großen Einfluss auf den Energieertrag. Die Wahl der richtigen Ausrichtung maximiert die finanziellen Erträge.
Die meisten kommerziellen Arrays verwenden Strukturen mit fester Neigung. Sie halten die Paneele in einem statischen Winkel, der für den örtlichen Breitengrad optimiert ist. Feste Systeme bieten absolute Zuverlässigkeit, da sie keine beweglichen Teile enthalten. Ein- und zweiachsige Tracker folgen aktiv der Sonne am Himmel. Tracker steigern den Energieertrag deutlich. Allerdings führen sie bewegliche mechanische Komponenten ein. Diese Motoren und Lager erfordern strenge Wartungsbudgets. Entwickler müssen die höhere Ausbeute gegen die unvermeidlichen mechanischen Betriebskosten abwägen.
Herkömmliche, nach Süden ausgerichtete Anlagen verbrauchen riesige Mengen an Land. Vertikale Systeme kehren diese Dynamik völlig um und eröffnen neue Möglichkeiten für begrenzte Standorte.
Bewertung: Installateure bauen diese Arrays vertikal in einem strikten 90-Grad-Winkel auf. Sie verwenden typischerweise bifaziale Module. Die Tafeln sind nach Osten und Westen ausgerichtet. Diese Ausrichtung fängt die Morgen- und Abendsonnenspitze ein. Es entsteht eine einzigartige „M-förmige“ Energieerzeugungskurve. Diese Kurve passt sich häufig besser an Netznachfragespitzen an als eine herkömmliche Solarkurve zur Mittagszeit.
Anwendungsfall: Die vertikale Bodenmontage dominiert den wachsenden Agrar-PV-Sektor. Das vertikale Design lässt breite Alleen zwischen den Reihen entstehen. Dadurch können schwere Landmaschinen, Traktoren und Mähdrescher problemlos passieren. Landwirte können neben der Energieproduktion auch Getreide anbauen. Vertikale Anordnungen eignen sich auch hervorragend für Gebiete mit starker Schneeansammlung. Sie weisen keinerlei Schneeabwurfprobleme auf, da sich auf einer vertikalen Oberfläche einfach kein Schnee ansammeln kann. Sie eignen sich auch wunderbar als Grundstücksbegrenzungszäune.
Implementierungsrisiken: Vertikale Strukturen unterliegen einer einzigartigen Physik. Der 90-Grad-Winkel wirkt wie eine massive Wand. Es fängt den Wind ein und erzeugt einen starken „Segeleffekt“. Dies erfordert eine strenge Windlasttechnik. Ingenieure müssen viel tiefere Fundamente festlegen, um dieser seitlichen Scherung entgegenzuwirken. Darüber hinaus müssen Entwickler ihre Finanzmodelle anpassen. Die Ertragsprofile unterscheiden sich erheblich von herkömmlichen Südausrichtungen.
Die Beschaffung eines Freilandsystems erfordert einen logischen, schrittweisen Validierungsprozess. Das Überspringen dieser Schritte führt zu Budgetüberschreitungen und Verzögerungen bei der Installation. Befolgen Sie diese Reihenfolge, um die richtige Regalplattform zu sichern.
Führen Sie einen geotechnischen Zugtest durch. Wählen Sie niemals einen Fundamenttyp basierend auf Annahmen oder angrenzenden Grundstücksdaten aus. Fordern Sie Bodenbohrungen vor Ort an. Führen Sie physische axiale und seitliche Auszugstests durch. Diese Tests bestätigen die genaue Eignung des Fundaments. Sie beweisen, ob der Boden den vorgegebenen Pfahl unter Windbelastung tatsächlich halten kann.
Ordnen Sie Features den Projektergebnissen zu. Richten Sie Ihre Materialauswahl an den örtlichen wirtschaftlichen Gegebenheiten aus. Wenn beispielsweise die Lohnkosten vor Ort außergewöhnlich hoch sind, ist die Überindizierung einer einfach zu montierenden Aluminiumstruktur finanziell sinnvoll. Die Reduzierung teurer Arbeitsstunden kann die höheren Materialinvestitionen des Aluminiums selbst leicht ausgleichen.
Tierarztgarantie und Bankfähigkeit. Überprüfen Sie die Herstellergarantie anhand Ihrer tatsächlichen Umgebungsbedingungen. Viele Garantien enthalten versteckte Ausschlüsse. Sie müssen überprüfen, ob die Garantie für die Zn-Al-Mg-Beschichtung tatsächlich C5-Meeresumgebungen abdeckt. Eine Garantie ist nutzlos, wenn sie Bereiche mit hohem Salzgehalt ausschließt, wenn Ihr Standort an das Meer grenzt.
Fordern Sie Value Engineering an. Beziehen Sie Bauingenieure frühzeitig in der Entwurfsphase ein. Fordern Sie sie heraus, unnötiges Metallgewicht zu entfernen. Sie können Balkenabstände oder Pfahltiefen basierend auf der genauen Topographie anpassen. Dieses Value Engineering gewährleistet die Einhaltung lokaler Vorschriften und reduziert gleichzeitig die gesamte Stahltonnage und die Versandkosten.
Der Einsatz einer zuverlässigen Solaranlage erfordert eine sorgfältige Abstimmung der Standortgegebenheiten und baulichen Möglichkeiten. Das richtige Freilandsystem harmoniert geotechnische Daten, Materialwissenschaft und langfristige LCOE-Ziele. Sie können einen Rammpfahl nicht in den Grundgestein treiben, und Sie sollten in rauen Meeresgebieten auch keinen Standardstahl einsetzen. Aluminium bietet eine unglaubliche Bearbeitbarkeit und Korrosionsbeständigkeit. Fortschrittlicher Zn-Al-Mg-Stahl bietet unübertroffene strukturelle Steifigkeit und selbstheilende Langlebigkeit. Darüber hinaus eröffnen innovative vertikale Designs Möglichkeiten zur doppelten Nutzung von Landflächen, die zuvor für unmöglich gehalten wurden.
Ergreifen Sie sofort Maßnahmen, um Ihre Investition zu schützen. Starten Sie noch heute eine umfassende Standortbesichtigung. Besorgen Sie detaillierte geotechnische Berichte, bevor Sie Materialablagerungen vornehmen. Fordern Sie genaue Strukturlastmodelle von geprüften Regallieferanten an. Indem Sie der technischen Validierung Vorrang vor den Rohstoffkosten geben, stellen Sie sicher, dass Ihre Solaranlage über Jahrzehnte hinweg rentable Energie produziert.
A: Die Kosten hängen stark vom Boden Ihres Standorts ab. Rammpfähle sind in der Regel die günstigste Variante. Sie erfordern weniger Arbeitsaufwand und lassen sich schnell einsetzen. Dies gilt jedoch nur, wenn die Bodenverhältnisse eine Befahrung zulassen. Wenn Ihr Standort flaches Grundgestein enthält, müssen Sie Betonfundamente verwenden. Beton erfordert mehr Arbeit und Material, was die Vorlaufkosten erhöht.
A: Sie halten deutlich länger. Zn-Al-Mg-Beschichtungen bieten eine außergewöhnliche Haltbarkeit. Das Magnesium bildet mit der Zeit eine dichte Schutzschicht. Diese Schicht sorgt für einen „Selbstheilungseffekt“. Wenn Installateure das Metall schneiden oder zerkratzen, wandert die Beschichtung, um den freiliegenden Stahl zu schützen. Dies verlängert die Lebensdauer der Struktur weit über die herkömmliche Feuerverzinkung hinaus.
A: Ja, das können sie. Sie erfordern jedoch eine strenge technische Umsetzung. Vertikale Arrays sind aufgrund des „Segeleffekts“ erheblichen Windscherungen ausgesetzt. Ingenieure müssen tiefere Fundamente festlegen, um diesen seitlichen Kräften entgegenzuwirken. Sie verwenden auch verstärkte Strukturprofile. Eine ordnungsgemäße Modellierung stellt sicher, dass sie die örtlichen Windgeschwindigkeitsvorschriften ohne Fehler erfüllen.
A: Ja, das tun sie oft. Das Gießen von Beton bringt Umweltprobleme mit sich. Lokale Behörden können umfangreiche Umweltverträglichkeitsberichte verlangen. Dies gilt insbesondere für sensible Lebensräume. Im Gegensatz dazu sind für abnehmbare Stahlpfähle in der Regel einfachere Genehmigungsverfahren erforderlich. Sie verändern die Bodenchemie oder die Entwässerungsmuster nicht dauerhaft.
