Im September 2026 stellte Kseng seine einachsige Solar-Tracking-Lösung KST-1P und maßgeschneiderte Fundamententwurfszeichnungen für ein 1-MW-Solar-PV-Projekt in Italien bereit. Aufgrund der Bodenbeschaffenheit vor Ort war eine herkömmliche Pfahlrammung nicht möglich. Der Kunde bereitete im Voraus Ortbetonpfeilerfundamente vor, während Kseng Konstruktionszeichnungen zur Verfügung stellte, um die Struktur des Solartrackers mit den vom Kunden vorbereiteten Fundamenten abzustimmen.
Dieses Projekt zeigt, wie wichtig projektspezifische technische Unterstützung bei der Anpassung eines Solar-Tracking-Systems an anspruchsvolle Standortbedingungen ist. Durch die Koordinierung der Tracker-Struktur und der Fundamentschnittstellen konnte das Projektteam auf die Fundamentanforderungen des Standorts eingehen und gleichzeitig den Installationsplanungsprozess vorantreiben.
Projektstandort: Italien
Projektkapazität: 1 MW
Projektdatum: September 2026
Produktmodell: KST-1P
Systemtyp: Horizontaler einachsiger Solartracker
Fundamenttyp: Vom Kunden vorbereitete Ortbetonpfeiler
Hauptherausforderung: Aufgrund der Bodenbeschaffenheit vor Ort war das herkömmliche Rammen von Pfählen nicht möglich
Ksengs Leistungsumfang: KST-1P-Solartracker-Lösung und maßgeschneiderte Fundamentkonstruktionszeichnungen
Leistungsumfang des Kunden: Vorbereitung und Bau der Betonpfeilerfundamente
Das KST-1P ist ein einachsiges Solar-Tracking-System von Kseng , das für bodenmontierte Solar-PV-Anwendungen entwickelt wurde. Im Gegensatz zu fest geneigten Montagestrukturen passt ein einachsiger Solartracker die Ausrichtung der PV-Module im Laufe des Tages an, um der scheinbaren Bewegung der Sonne zu folgen. Unter geeigneten Projektbedingungen kann dadurch die Solarenergiegewinnung verbessert und das Energieerzeugungspotenzial einer PV-Anlage erhöht werden.
Bei großflächigen und bodenmontierten Solarprojekten muss ein Trackersystem mehr leisten als nur PV-Module zu unterstützen. Außerdem müssen die mechanische Struktur, der Antriebsmechanismus, das Steuerungssystem, die Standortaufteilung und das Fundamentdesign in eine koordinierte Lösung integriert werden.
Der KST-1P kombiniert eine Tracking-Struktur mit einer Antriebs- und Steueranordnung, um die Modulausrichtung entlang einer einzelnen Achse anzupassen. Der Projektantrag sollte anhand der lokalen Sonneneinstrahlung, der Modulkonfiguration, des Geländes, der Verschattungsbedingungen, der Tracking-Strategie und anderer standortspezifischer Faktoren bewertet werden.
Ein einachsiger Solartracker dreht PV-Module um eine Achse, um der scheinbaren täglichen Bewegung der Sonne zu folgen. Im Vergleich zu Montagesystemen mit fester Neigung kann dieser Ansatz dazu beitragen, dass Module zu geeigneten Tageszeiten die Sonnenstrahlung in günstigeren Winkeln empfangen.
Für Solarprojektentwickler und EPC-Auftragnehmer bietet dies eine weitere Möglichkeit, die Nutzung der verfügbaren Solarressourcen zu optimieren. Der tatsächliche Energiegewinn hängt von Faktoren wie geografischer Lage, Wetterbedingungen, Systemlayout, Moduleigenschaften, Verschattung, Tracker-Konfiguration und Betriebsstrategie ab. Zur Abschätzung potenzieller Leistungsverbesserungen werden projektspezifische Energiesimulationen empfohlen.
Ein Solar-Tracking-System umfasst typischerweise die Strukturkomponenten, die die PV-Module tragen, Dreh- und Übertragungskomponenten, einen Antriebsmechanismus und ein entsprechendes Steuerungssystem. Diese Elemente arbeiten zusammen, um die Modulwinkel entsprechend der Tracking-Strategie des Systems anzupassen.
Die Ausrichtung der Strukturkomponenten und der Rotationsachse ist bei der Systemkonstruktion und -installation besonders wichtig. Stützpositionen, Verbindungsschnittstellen und Fundamentstandorte müssen koordiniert werden, um sicherzustellen, dass der Tracker gemäß dem genehmigten Design montiert werden kann.
Spezifische Antriebskonfigurationen, Steuerfunktionen, Spurwinkelbereiche und Betriebsfunktionen sollten anhand der offiziellen technischen Dokumentation des KST-1P und der für jedes Projekt ausgewählten Konfiguration bestätigt werden.
Freiflächen-Solarprojekte erfordern eine sorgfältige Koordination zwischen dem Nachführsystem und dem gesamten Standortlayout. Wichtige Designüberlegungen können PV-Modulspezifikationen, Tracker-Reihenabstände, Geländevariationen, Wartungszugang, Fundamentpositionierung und anwendbare strukturelle Designlasten umfassen.
Bei einer 1-MW-PV-Anlage sollten diese Faktoren in der Planungsphase gemeinsam berücksichtigt werden. Die Festlegung der Systemkonfiguration und der Anforderungen an die Fundamentschnittstelle im Voraus kann dem Projektteam dabei helfen, die Tracker-Struktur mit der ausgewählten Fundamentlösung zu koordinieren.
Die größte Herausforderung bei diesem italienischen Projekt war die Bodenbeschaffenheit des Standorts, die herkömmliche Pfahlrammarbeiten für die geplante Installation ungeeignet machte. Daher war eine alternative Fundamentanordnung erforderlich, um die Stützstruktur des Solartrackers unterzubringen.

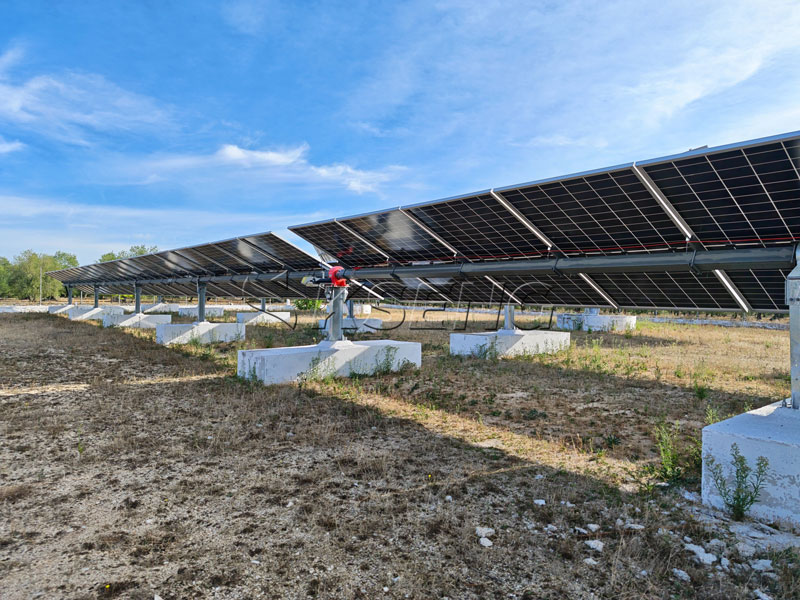

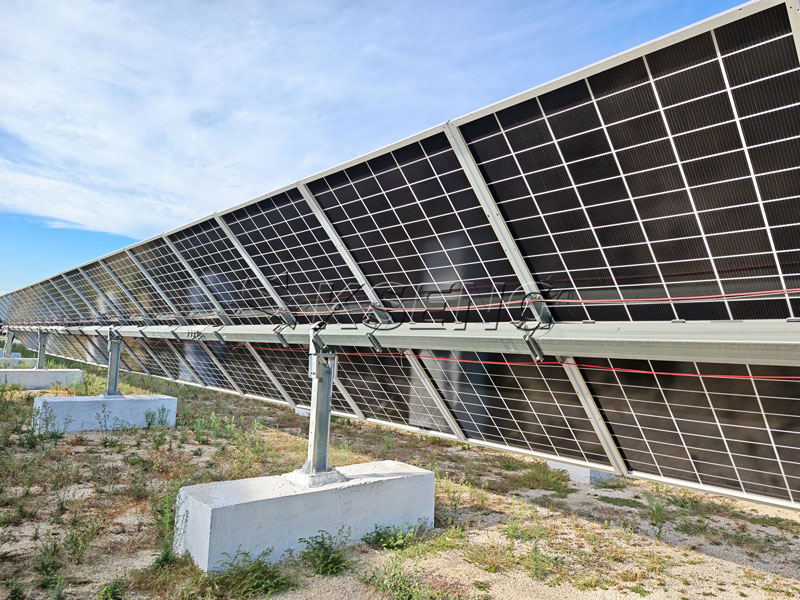

Der Kunde bereitete vor der Installation des Trackers Ortbetonpfeilerfundamente vor. Im Gegensatz zu einer herkömmlichen Anordnung, bei der Stützpfähle direkt in den Boden gerammt werden, erfordert eine Betonpfeilerfundamentlösung eine sorgfältige Abstimmung zwischen dem Fundamentlayout und der Trackerstruktur.
Zu den wichtigsten Überlegungen zählen Fundamentpositionen, Höhenlagen, Abmessungen, Verankerungsschnittstellen und die Ausrichtung der Tracker-Stützpunkte. Diese Details können den Installationsprozess und die Ausrichtung der gesamten Tracking-Struktur beeinflussen.
Um den Projektanforderungen gerecht zu werden, lieferte Kseng maßgeschneiderte Fundamentkonstruktionszeichnungen zur Abstimmung des KST-1P-Systems mit den vom Kunden vorbereiteten Betonpfeilern.
Wenn ein Solartracker auf vom Kunden vorbereiteten Betonfundamenten installiert werden muss, wird die Kompatibilität zwischen dem Fundamentlayout und der Trackerstruktur zu einem wichtigen Bestandteil der Projektplanung.
Für dieses 1-MW-Solartracker-Projekt in Italien lieferte Kseng maßgeschneiderte Fundamententwurfszeichnungen, um die Koordination der KST-1P-Struktur mit der bestehenden Fundamentanordnung zu unterstützen.

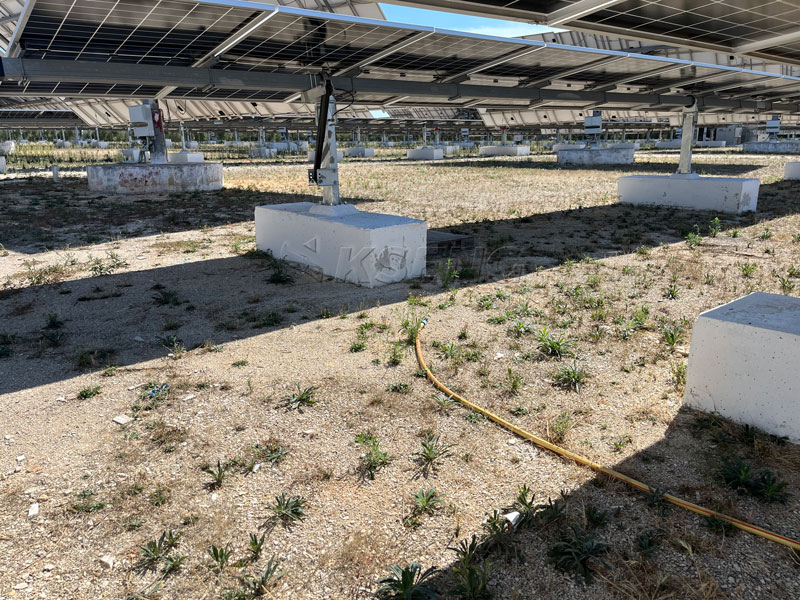

Die Fundamentstandorte müssen mit den vorgesehenen Stützpositionen des Solar-Tracking-Systems übereinstimmen. Die Mittelpunkte, Abstände und Stützanordnungen des Fundaments sollten vor der Installation anhand der genehmigten Projektzeichnungen überprüft werden.
Der Vergleich der Entwurfszeichnungen mit den aktuellen Fundamentbedingungen hilft dem Projektteam, mögliche Unstimmigkeiten im Voraus zu erkennen. Wenn die tatsächlichen Fundamentpositionen oder -abmessungen vom Entwurf abweichen, sollten die Unterschiede von den zuständigen Ingenieuren überprüft werden, bevor mit der Installation des Trackers begonnen wird.
Ein einachsiges Solar-Tracking-System basiert auf einer koordinierten strukturellen Positionierung und Rotationsachsenausrichtung. Unterschiede in der Höhe der Stützen können sich auf die Strukturmontage, Komponentenverbindungen und die Gesamtausrichtung auswirken.
Bei der Planung und Baukoordination des Fundaments sollten daher die erforderlichen Höhen, Stützpositionen, Verbindungsschnittstellen und geltenden Bautoleranzen berücksichtigt werden. Die Bestätigung dieser Details vor der Installation hilft dem Team zu beurteilen, ob die vorbereiteten Fundamente mit dem Tracker-Design übereinstimmen.
Betonpfeilerfundamente erfordern im Allgemeinen eine definierte Verbindungsanordnung zwischen dem Fundament und der Tracker-Tragkonstruktion. Abhängig vom Projektdesign können relevante Details die Positionierung der Ankerbolzen, Verbindungskomponenten, Fundamentabmessungen und anwendbare Strukturlasten umfassen.
Die endgültige Verankerungsmethode und die Fundamentparameter müssen anhand der genehmigten Projektzeichnungen und technischen Berechnungen ermittelt werden. Die Eignung des Fundaments, die Bewehrung, die Verankerungskapazität und die Bauqualität sollten von den verantwortlichen Projektexperten auf der Grundlage geotechnischer Informationen, struktureller Anforderungen und geltender lokaler Standards überprüft werden.
Für dieses Projekt wurden die Betonpfeilerfundamente vom Kunden vorbereitet. Der Aufgabenbereich von Kseng umfasste die KST-1P-Solartracker-Lösung und kundenspezifische Fundamententwurfszeichnungen, nicht den Bau oder die Installation der Betonfundamente.
Die Verwendung kundenseitig vorbereiteter Fundamente erfordert eine enge Abstimmung zwischen dem Tracker-Design und den tatsächlichen Standortbedingungen. Vor der Installation sollte das Projektteam bestätigen, dass die fertigen Fundamente hinsichtlich Positionierung, Abmessungen, Höhen und Verbindungsschnittstellen mit dem genehmigten Entwurf übereinstimmen.
Diese Koordination ist besonders wichtig für einachsige Trackingsysteme, bei denen die Tragstruktur und die Rotationsachse entsprechend dem Systemdesign ausgerichtet werden müssen. Das Erkennen von Unstimmigkeiten vor der Installation kann dazu beitragen, vermeidbare Anpassungen vor Ort zu reduzieren und die Koordination zwischen den Fundament- und Tracker-Installationsteams zu verbessern.
Bei diesem italienischen Projekt dienten die maßgeschneiderten Fundamententwurfszeichnungen von Kseng als Entwurfsreferenz für die Koordination der KST-1P-Struktur mit den vom Kunden vorbereiteten Betonpfeilern. Der Ansatz ging auf die Fundamentbeschränkungen des Projekts ein und behielt gleichzeitig eine klare Aufteilung der Verantwortlichkeiten zwischen der Tracker-Lösung und dem Fundamentbau bei.
Im Vergleich zu Montagestrukturen mit fester Neigung passt ein einachsiger Solartracker die Ausrichtung von PV-Modulen tagsüber aktiv an. Dadurch können Projektentwickler die dynamische Nachführung als Option zur Verbesserung der Solarenergiegewinnung unter geeigneten Bedingungen in Betracht ziehen.
Bei der Bewertung eines Solar-Tracking-Systems sollten Projektentwickler, EPC-Auftragnehmer und Systemintegratoren mehrere Faktoren gemeinsam berücksichtigen:
Energieerzeugungspotenzial: Bewerten Sie den potenziellen Energieertrag anhand der lokalen Solarressourcen, der Modulkonfiguration und der gewählten Tracking-Strategie.
Strukturelle Kompatibilität: Passen Sie die Tracker-Konfiguration an die PV-Module, das Array-Layout, die Standortbedingungen und die anwendbaren Auslegungslasten an.
Fundamentanforderungen: Bewerten Sie die Bodenbedingungen, die Fundamentkonstruktionsmethoden und die Verbindung zwischen Fundament und Tracker-Struktur.
Installation und Wartung: Planen Sie den Installationszugang, die Betriebsabstände und zukünftige Inspektions- und Wartungsanforderungen.
Projektökonomie: Vergleichen Sie Ausrüstungs- und Fundamentkosten, Installationsanforderungen, Wartungsbedarf und erwartete Energieproduktion.
Die Eignung eines Solartrackers sollte durch eine projektspezifische technische und wirtschaftliche Bewertung ermittelt werden, anstatt sich auf eine einzelne Produktspezifikation oder installierte Kapazitätszahl zu verlassen.
Solar-PV-Projekte unterscheiden sich in ihren Bodenbedingungen, Gelände, Gründungsmethoden, Modulkonfigurationen und strukturellen Anforderungen. Die Auswahl eines geeigneten Solar-Tracking-Systems erfordert daher sowohl die Produktauswahl als auch die projektspezifische Designkoordination.
Für dieses 1-MW-Projekt in Italien lieferte Kseng die einachsige Solar-Tracker-Lösung KST-1P zusammen mit maßgeschneiderten Fundamentkonstruktionszeichnungen, um die Koordination zwischen der Tracker-Struktur und den vom Kunden vorbereiteten Ortbetonpfeilern zu unterstützen.
Dieser Fall verdeutlicht, wie wichtig es ist, Fundamentschnittstellen und Standortbeschränkungen frühzeitig im Projektentwurfsprozess zu berücksichtigen. Bei Projekten, bei denen herkömmliche Pfahlrammungen nicht möglich sind oder die Fundamente bereits vorbereitet wurden, kann eine frühzeitige Abstimmung zwischen dem Tracker-Design und der Fundamentanordnung dem Projektteam dabei helfen, die Installationsanforderungen vor Beginn der Arbeiten zu ermitteln.
Kseng bietet Solarmontage- und Nachführungslösungen für eine Reihe von PV-Anwendungen. Projektspezifische Systemkonfigurationen und technische Anforderungen sollten entsprechend den Standortbedingungen und der relevanten technischen Dokumentation bestätigt werden.
Das 1-MW-Solar-Tracker-Projekt KST-1P in Italien zeigt, wie eine projektspezifische Designkoordination dazu beitragen kann, Fundamentbeschränkungen bei bodenmontierten Solar-PV-Anlagen zu bewältigen.
Da herkömmliche Pfahlrammungen bei den Bodenverhältnissen vor Ort nicht möglich waren, bereitete der Kunde im Voraus Ortbetonpfeilerfundamente vor. Kseng lieferte die einachsige Solar-Tracking-Lösung KST-1P und maßgeschneiderte Fundamentkonstruktionszeichnungen, um die Koordination zwischen der Tracker-Struktur und den vorbereiteten Fundamenten zu unterstützen.
Durch die Kombination einachsiger Tracking-Technologie mit projektspezifischer technischer Unterstützung wurde die Lösung dem Bedarf gerecht, das Tracker-System mit der Fundamentanordnung des Standorts zu koordinieren. Die endgültige statische und fundamentelle Eignung muss noch von den verantwortlichen Projektingenieuren entsprechend dem genehmigten Entwurf und den örtlichen Anforderungen bestätigt werden.
Planen Sie ein Solar-Tracker-Projekt mit vom Kunden vorbereiteten Betonfundamenten? Kontaktieren Sie Kseng , um Ihre Standortbedingungen, die KST-1P-Systemkonfiguration und die individuellen Anforderungen an das Fundamentdesign zu besprechen.
