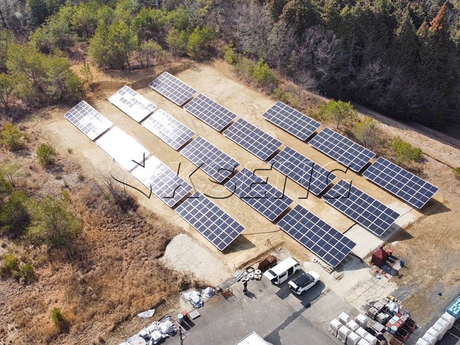

Die Solarstromerzeugung wird nicht nur von der Effizienz von Photovoltaikmodulen beeinflusst. Auch das Solarmontagesystem und die Gesamtanordnung der Solaranlage spielen eine wichtige Rolle dabei, wie viel Strom eine PV-Anlage über ihre gesamte Betriebsdauer produzieren kann.

Eine gut durchdachte Anordnung der Solarhalterung trägt dazu bei, dass Photovoltaikmodule mehr Sonnenlicht erhalten, verringert die Verschattung zwischen den Reihen, verbessert die Belüftung und nutzt die verfügbare Dach- oder Grundstücksfläche besser aus. Gleichzeitig muss die Montagekonstruktion eine ausreichende Stabilität gegenüber Wind, Schnee, Regen und anderen Umweltbelastungen bieten.

Wie kann also ein Solarmontagelayout für eine höhere Stromerzeugung optimiert werden?

Der Schlüssel liegt darin, die Ausrichtung der Paneele, den Neigungswinkel, den Reihenabstand, die Beschattung, die verfügbare Installationsfläche, die strukturellen Anforderungen und die langfristige Systemleistung in Einklang zu bringen.

1. Warum die Anordnung der Solarhalterung für zur Stromerzeugung wichtig ist

Sonnenkollektoren wandeln Sonnenlicht in Strom um, ihre Fähigkeit, Sonnenstrahlung einzufangen, hängt jedoch stark von ihrer Positionierung ab.

Ein schlecht geplantes Layout kann Folgendes zur Folge haben:

• Unnötige Verschattung zwischen Solarmodulreihen
• Nicht optimale Sonneneinstrahlung
• Reduzierter Energieertrag
• Schlechter Luftstrom unter den Modulen
• Ineffiziente Nutzung des verfügbaren Installationsraums
• Höhere Struktur- und Installationskosten

Im Gegensatz dazu kann ein sorgfältig entwickeltes Solarpanel-Montagesystem dazu beitragen, die Sonneneinstrahlung zu maximieren und gleichzeitig die strukturelle Sicherheit und Installationseffizienz aufrechtzuerhalten.

Aus diesem Grund sollte die Anordnung der Solarhalterung in den frühen Phasen des Entwurfs einer PV-Anlage berücksichtigt werden und nicht nur als Installationsdetail betrachtet werden.

2.Optimieren Sie die Ausrichtung des Solarmoduls

Die Panelausrichtung, auch Azimut genannt, bestimmt die Richtung, in die Solarmodule ausgerichtet sind.

Auf der Nordhalbkugel sind nach Süden ausgerichtete PV-Anlagen mit fester Neigung im Allgemeinen ein guter Ausgangspunkt für die Maximierung der jährlichen Solarenergieproduktion. Die ideale Ausrichtung hängt jedoch vom Standort des Projekts, dem Stromverbrauchsprofil, den Dachbedingungen, der Grundstücksverfügbarkeit und den Systemzielen ab.

Beispielsweise kann ein Gewerbegebäude eine Ost-West-Dachkonfiguration haben. Anstatt alle Module nach Süden zu drängen, kann eine Ost-West-Montageanordnung für Solaranlagen die Installation von mehr Modulen innerhalb der verfügbaren Dachfläche ermöglichen.

Dies bedeutet, dass die maximale Jahresenergie pro Modul nicht immer mit der maximalen Gesamtenergie des Standorts übereinstimmt.

Ein professioneller Layouter sollte daher Folgendes bewerten:

• Geografische Lage
• Solarpfad
• Dachausrichtung
• Landverfügbarkeit
• Strombedarfsprofil
• Modulabmessungen
• Wechselrichterkonfiguration
• Erwartete Verschattung
• Installations- und Wartungsanforderungen

Das beste Solaranlagen-Layout ist dasjenige, das das gesamte System optimiert, anstatt sich auf einen einzelnen Parameter zu konzentrieren.

3.Wählen Sie den richtigen Neigungswinkel des Solarmoduls

Der Neigungswinkel ist ein weiterer entscheidender Faktor bei der Optimierung des Solarlayouts.

Durch den idealen Winkel erhalten PV-Module das ganze Jahr über eine hohe Sonneneinstrahlung. Bei festen Systemen wird häufig der Breitengrad als Ausgangsreferenz verwendet, der endgültige Winkel sollte jedoch auch saisonale Sonnenbedingungen, Dachgeometrie, Windlasten, Schneelasten, Reihenabstände und Installationskosten berücksichtigen.

Ein steilerer Neigungswinkel kann unter bestimmten Bedingungen die Sonneneinstrahlung verbessern, aber auch den Schattenwurf einer Reihe auf eine andere verstärken. Dies bedeutet, dass eine einfache Vergrößerung des Neigungswinkels nicht zwangsläufig zu einer Steigerung der Gesamtenergieproduktion auf Standortebene führt.

Die Beziehung kann wie folgt zusammengefasst werden:

Höhere Neigung → potenziell bessere Sonneneinstrahlung → potenziell längere Schatten → größere Anforderungen an den Reihenabstand

Daher sollte das Solarmontagedesign den Neigungswinkel und den Reihenabstand gemeinsam optimieren.

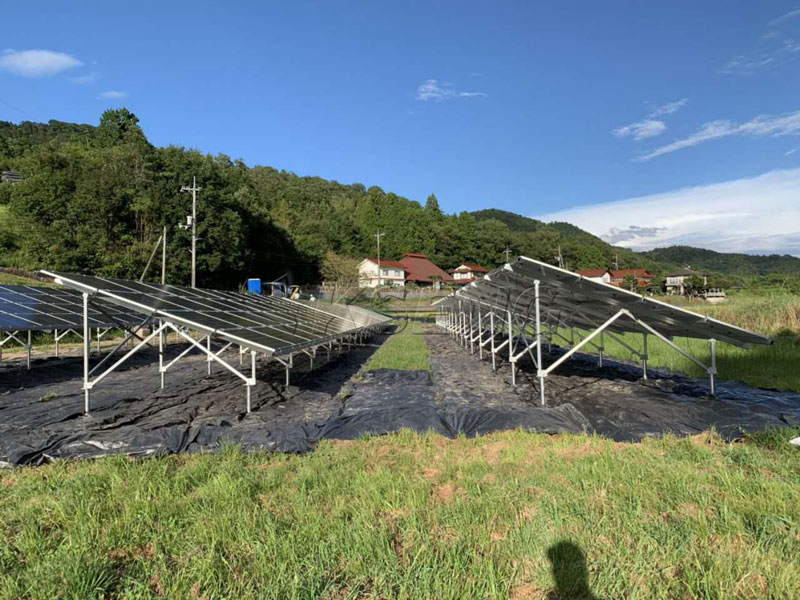

4. Optimieren Sie den Reihenabstand, um Schattierungen zu reduzieren

Eine der wichtigsten Überlegungen bei einem Freiflächen- oder Flachdach-PV-Projekt ist die Verschattung zwischen den Reihen.

Wenn die Sonne tief am Himmel steht, insbesondere an Wintermorgen und -nachmittagen, kann die vordere Paneelreihe Schatten auf die Reihe dahinter werfen. Selbst Teilverschattung kann je nach Modul- und Anlagenkonfiguration Auswirkungen auf die Energieproduktion haben.

Um Verschattungsverluste zu reduzieren, sollten Planer den Reihenabstand wie folgt berechnen:

• Modullänge und -breite
• Neigungswinkel
• Paneelausrichtung
• Breitengrad des Standorts
• Sonnenhöhenwinkel
• Saisonale Sonneneinstrahlungsbedingungen
• Erforderliche Verschattungstoleranz
• Verfügbare Grundstücks- oder Dachfläche

Allerdings ist die Maximierung des Reihenabstands nicht immer die beste Lösung.

Wenn die Reihen zu weit auseinander liegen, können die Verschattungsverluste sinken, aber auch die Anzahl der Paneele, die auf das Grundstück passen, nimmt ab. Wenn die Reihen zu eng beieinander liegen, kann das System zwar mehr Module aufnehmen, aber eine stärkere Verschattung erfahren.

Ziel ist es daher, die optimale Balance zwischen Energieertrag pro Modul und installierter Leistung pro Quadratmeter zu finden.

Dies ist besonders wichtig für Solarparks im Versorgungsmaßstab, bei denen sich die Landnutzung direkt auf die Projektökonomie auswirkt.

5. Führen Sie eine detaillierte Schattierungsanalyse durch

Die Verschattungsanalyse sollte abgeschlossen sein, bevor das Layout der Solaranlage fertiggestellt wird.

Mögliche Verschattungsquellen sind:

• Benachbarte Reihen von Solarmodulen
• Gebäude
• Bäume
• Strommasten
• Schornsteine
​​• HVAC-Geräte
• Brüstungen
• Gelände
• In der Nähe befindliche Bauwerke

Bei Dachsystemen sollten Planer Hindernisse kartieren und bestimmen, wie sich ihre Schatten im Laufe des Tages und in den verschiedenen Jahreszeiten verändern.

Bei Freiflächen-Solarprojekten kommt der Geländeanalyse eine besondere Bedeutung zu. Hügel, Hänge, Bäume und umliegende Strukturen können komplexe Schattierungsmuster erzeugen.

Eine professionelle Sonnenschutzanalyse kann dabei helfen, die Bereiche mit den größten Solarressourcen zu identifizieren und die Platzierung von Modulen zu steuern.

Das Ergebnis ist ein Layout, das nicht nur die Anzahl der Module maximiert, sondern auch die nutzbare Solarenergieerzeugung maximiert.

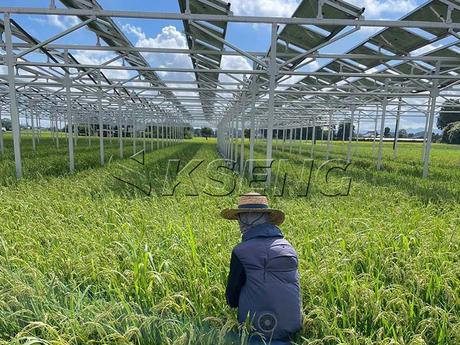

6. Lassen Sie ausreichend Platz für Luftzirkulation und Kühlung

Solarmodule arbeiten effizienter, wenn überschüssige Wärme abgeführt werden kann.

Eine Solarmontagekonstruktion, die ausreichend Freiraum unter den Modulen bietet, kann die natürliche Luftzirkulation verbessern. Eine bessere Belüftung kann dazu beitragen, den Temperaturanstieg zu begrenzen, insbesondere in heißen Klimazonen.

Dies ist ein weiterer Grund, warum das Montagesystem nicht nur als strukturelle Unterstützung betrachtet werden sollte.

Das Layout sollte Folgendes berücksichtigen:

Panelposition + Montagehöhe + Luftstrom + lokales Klima

Eine ausreichende Belüftung kann zu stabileren Betriebsbedingungen und einer langfristigen Systemleistung beitragen.

7.Wählen Sie die richtige Solarmontagestruktur

Die Solarmontagekonstruktion muss auf den Projekttyp abgestimmt sein.

Zu den gängigen Anwendungen gehören Solaranlagen auf Dächern, Solaranlagen auf dem Boden und Solar-Tracking-Systeme.

Solarmontage auf dem Dach

PV-Dachanlagen müssen Folgendes berücksichtigen:

• Dachtyp
• Dachtragfähigkeit
• Vorhandene Dachneigung
• Abdichtung
• Windlasten
• Verfügbare Installationsfläche
• Wartungszugang

Ziegeldächer, Metalldächer, Flachdächer und Membrandächer erfordern möglicherweise unterschiedliche Montageansätze.

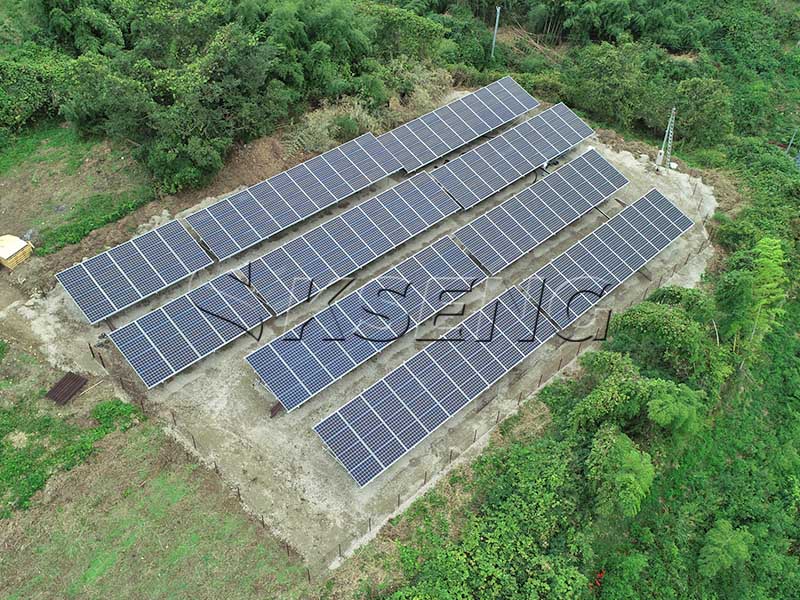

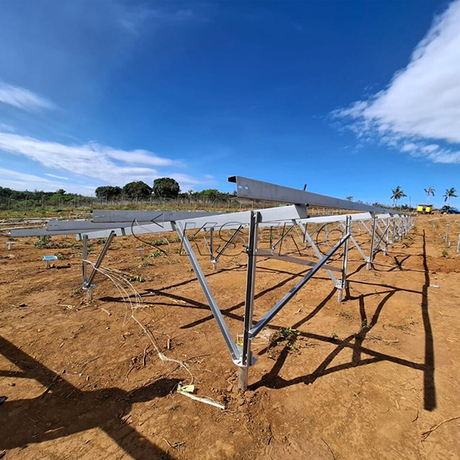

Bodenmontierte Solaranlage

Bodenmontierte Systeme bieten eine größere Flexibilität bei Ausrichtung, Neigung, Reihenabstand und Array-Konfiguration.

Das Design sollte Folgendes berücksichtigen:

• Bodenbedingungen
• Gelände
• Fundamenttyp
• Wind- und Schneelasten
• Landnutzung
• Vegetation
• Entwässerung
• Gerätezugang

Solar-Tracking-Systeme

Bei großen Solarprojekten können Nachführsysteme in Betracht gezogen werden, wenn der zusätzliche Energieertrag den zusätzlichen strukturellen, mechanischen und Wartungsaufwand rechtfertigt.

Einachsige Tracker können der Sonne den ganzen Tag über folgen und werden zunehmend in Anwendungen im Versorgungsmaßstab eingesetzt.

Ein richtig konzipiertes Solar-Tracking-System kann dazu beitragen, den Energieertrag pro Landeinheit zu optimieren und gleichzeitig eine effiziente Array-Konfiguration aufrechtzuerhalten.

8. Optimieren Sie die Paneldichte, ohne die Energieausbeute zu beeinträchtigen

Ein häufiger Fehler beim Design von Solaranlagen besteht darin, sich nur darauf zu konzentrieren, wie viele Module auf einen Standort passen.

Mehr Panels bedeuten nicht automatisch proportional mehr Strom.

Beispielsweise kann eine Erhöhung der Plattendichte zu Folgendem führen:

• Mehr Verschattung zwischen den Reihen
• Reduzierte Belüftung
• Erschwerter Wartungszugang
• Kompliziertere Kabelführung
• Höhere lokale Temperatur
• Erhöhte Installationsbeschränkungen

Ein besserer Ansatz besteht darin, die Beziehung zwischen Folgendem zu bewerten:

Installierte Kapazität + Sonneneinstrahlung + Verschattungsverlust + Land-/Dachnutzung + Betriebs- und Wartungsanforderungen

Dadurch entsteht ein realistischeres Optimierungsziel für Projekte im kommerziellen und Versorgungsmaßstab.

Das optimale Solarmontage-Layout ist nicht unbedingt das Layout mit der höchsten Anzahl an Modulen. Es ist das Layout, das die beste Kombination aus Energieertrag, Zuverlässigkeit, Flächennutzung, struktureller Leistung und Projektökonomie bietet.

9.Berücksichtigen Sie die Modulgröße und die Montageausrichtung

Moderne PV-Module werden immer größer und leistungsfähiger. Daher muss die Solarmontagestruktur entsprechend den tatsächlichen Modulabmessungen und der Installationskonfiguration entworfen werden.

Designer sollten entscheiden, ob Module installiert werden sollen in:

• Hochformat-Ausrichtung
• Querformat-Ausrichtung
• Einreihige Konfigurationen
• Mehrreihige Konfigurationen
• 2P-Tracker-Konfigurationen
• Ost-West-Dachkonfigurationen

Die Wahl wirkt sich auf Schienenlänge, Stützabstand, Reihenanordnung, Kabelmanagement, Installationszeit und Flächennutzung aus.

Bei großformatigen PV-Modulen sollte die Montagestruktur ausreichend strukturelle Unterstützung bieten und gleichzeitig ein effizientes Layout und einen optimierten Installationsprozess gewährleisten.

10.Aufrechterhaltung der strukturellen Stabilität für eine langfristige Leistung

Bei der Optimierung der Stromerzeugung geht es nicht nur um das erste Betriebsjahr.

Es kann davon ausgegangen werden, dass ein Solarmontagesystem jahrzehntelang funktioniert. Wenn sich die Struktur im Laufe der Zeit verformt, lockert, korrodiert oder verschiebt, kann die ursprüngliche Plattenausrichtung möglicherweise nicht mehr beibehalten werden.

Wind, Schnee, Wärmeausdehnung, Vibration und Korrosion können sich auf Montagestrukturen auswirken.

Daher sollte die Anordnung der Solarhalterung entsprechend den Umgebungsbedingungen des Standorts gestaltet werden.

Zu den wichtigsten strukturellen Überlegungen gehören:

• Windgeschwindigkeit
• Schneelast
• Seismische Bedingungen
• Korrosionsumgebung
• Fundamentbedingungen
• Materialauswahl
• Qualität der Befestigungselemente
• Berechnungen der strukturellen Belastung

Eine langlebige Montagestruktur trägt dazu bei, die Modulausrichtung und Systemleistung während der gesamten Betriebsdauer des Projekts aufrechtzuerhalten.

11. Energieerzeugung und Installationskosten ausgleichen

Der höchste theoretische Energieertrag bringt nicht immer die beste Projektrendite.

Die Erhöhung des Neigungswinkels, die Vergrößerung des Reihenabstands, das Hinzufügen von Trackern oder die Verwendung komplexerer Montagestrukturen können die Energieproduktion steigern, aber diese Optionen können auch zu einer Steigerung führen:

• Materialverbrauch
• Fundamentanforderungen
• Grundstücksanforderungen
• Installationsaufwand
• Wartungskosten
• Technische Komplexität

Daher sollten bei der professionellen Optimierung des Solarlayouts sowohl der Energieertrag als auch die Gesamtkosten des Projekts berücksichtigt werden.

Beispielsweise eignet sich ein System mit fester Neigung möglicherweise besser für ein Projekt, bei dem Einfachheit, Zuverlässigkeit und geringer Wartungsaufwand im Vordergrund stehen, während ein Nachführsystem für ein Projekt im Versorgungsmaßstab attraktiv sein kann, bei dem ein zusätzlicher Energieertrag die zusätzliche Investition rechtfertigen kann.

Die richtige Lösung hängt vom Standort, der Größe, dem Strompreis, den Grundstückskosten und den finanziellen Zielen des Projekts ab.

12.Verwenden Sie ein professionelles Solarmontagedesign

Die Optimierung des Layouts von Solaranlagen erfordert mehr als nur die Platzierung von Modulen auf einem Dach oder einem Grundstück.

Ein professioneller Designprozess umfasst typischerweise:

1. Standortuntersuchung und geografische Analyse

2. Bewertung der Solarressourcen

3. Dach- oder Geländebewertung

4. Schattierungsanalyse

5. Optimierung der Panelausrichtung

6. Auswahl des Neigungswinkels

7. Berechnung des Reihenabstands

8. Auswahl der Montagestruktur

9. Wind- und Schneelastanalyse

10. Überlegungen zu Elektrik und Wartung

11. Energieertragssimulation

12. Endgültiges Strukturlayout

Dieser Ansatz hilft Projektentwicklern, häufige Designprobleme zu vermeiden und ein besseres Gleichgewicht zwischen Energieerzeugung, struktureller Sicherheit und Projektkosten zu erreichen.

13.Wie Kseng dabei hilft, Solarmontage-Layouts zu optimieren

Als Hersteller von Solarmontagesystemen bietet Kseng Montagelösungen für private, gewerbliche, industrielle und großtechnische PV-Anwendungen.

Das Produktportfolio umfasst Dachmontagesysteme, Bodenmontagesysteme, Solar-Carports, landwirtschaftliche PV-Strukturen, schwimmende Solarlösungen und Nachführsysteme.

Kseng bietet außerdem maßgeschneiderte Unterstützung bei der Strukturplanung basierend auf den Projektbedingungen, einschließlich Plattenabmessungen, Standortgeografie, Wind- und Schneelasten, Fundamentanforderungen und Layoutzielen.

Bei Großprojekten kann eine maßgeschneiderte Montagelösung zur Optimierung beitragen:

• Ausrichtung des Solarmoduls
• Neigungswinkel
• Reihenabstand
• Flächennutzung
• Strukturelle Stabilität
• Installationseffizienz
• Langfristige Haltbarkeit

Dieser projektspezifische Ansatz ist besonders wertvoll, wenn die Standortbedingungen Standardmontagelayouts ungeeignet machen.

Abschluss

Die Optimierung des Layouts einer Solarhalterung ist eine der effektivsten Möglichkeiten, die Gesamtleistung einer Photovoltaikanlage zu verbessern.

Der Schlüssel liegt nicht einfach darin, mehr Solarpaneele zu installieren. Stattdessen sollten Designer die gesamte Solaranlage optimieren, indem sie Ausrichtung, Neigungswinkel, Reihenabstand, Verschattung, Luftstrom, Modulkonfiguration, strukturelle Stabilität, Landnutzung und Projektkosten in Einklang bringen.

Bei Dachprojekten sollte das Layout die verfügbare Dachfläche maximieren und gleichzeitig die strukturelle Sicherheit gewährleisten und die Verschattung minimieren.

Bei bodenmontierten Solarparks werden Reihenabstand, Gelände, Solargeometrie und Landnutzung noch wichtiger.

Bei großen Projekten im Versorgungsmaßstab können Trackingsysteme eine weitere Option zur Steigerung des Energieertrags darstellen.

Ein professionell entwickeltes Solarmontagesystem bildet die Grundlage für die langfristige Beibehaltung der richtigen Modulposition und zuverlässigen Leistung.

Durch die Kombination einer genauen Standortanalyse, eines optimierten Solarpanel-Layouts und einer langlebigen Montagestruktur können Solarprojektentwickler PV-Systeme schaffen, die auf eine höhere Energieerzeugung und einen besseren langfristigen Wert ausgelegt sind.
