Flachdächer bieten wertvollen Raum für gewerbliche, industrielle und private Solaranlagen. Der Entwurf einer zuverlässigen jedoch PV-Montagekonstruktion für ein Flachdach erfordert mehr als nur die Platzierung von Solarmodulen auf einem Dach. Vor der Installation müssen Montagelayout, Dachzustand, Windeinwirkung, Schneelast, Ballastgewicht, Modulausrichtung und strukturelle Verbindungen berücksichtigt werden.
Ein ordnungsgemäß konstruiertes Flachdach-Solarmontagesystem kann die Installationssicherheit verbessern, das Dach schützen, den verfügbaren Platz optimieren und für langfristige strukturelle Stabilität sorgen. Kseng bietet eine Reihe von Flachdach-Montagelösungen, einschließlich ballastierter und verstellbarer Montagestrukturen, die für unterschiedliche Projektanforderungen konzipiert sind.
In diesem Leitfaden werden die Grundprinzipien der PV-Montagestruktur für Flachdächer und der Lastauslegung erläutert und Solarentwicklern, EPC-Auftragnehmern, Installateuren und Gebäudeeigentümern dabei geholfen, die wichtigsten Faktoren bei der Planung eines PV-Projekts auf dem Dach zu verstehen.

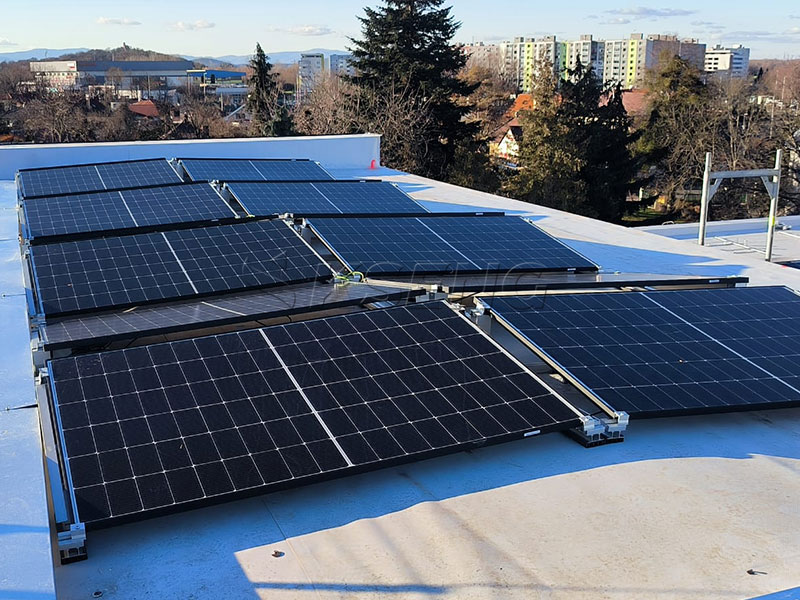

Eine Flachdach-PV-Montagekonstruktion ist das Stützgerüst zur Befestigung von Photovoltaikmodulen auf einem Dach mit geringer oder keiner natürlichen Neigung. Im Gegensatz zu Schrägdach-Solaranlagen ist es bei Flachdachsystemen in der Regel erforderlich, dass die Montagekonstruktion einen geeigneten Modulneigungswinkel erzeugt und gleichzeitig strukturelle Lasten sicher auf das Dach überträgt.
Ein typisches Flachdachmontagesystem kann Folgendes umfassen:
Stützbeine vorne und hinten
Montageschienen aus Aluminium oder Stahl
Modul-Mittelklemmen und Endklemmen
Ballastwannen oder Ballastplatten
Steckverbinder und Verbindungselemente
Wo erforderlich, Verstärkungsbalken
Schutzpolster zwischen Montagekonstruktion und Dachfläche
Bei nicht durchdringenden Installationen kann Ballast den erforderlichen Widerstand gegen Windsog bieten, ohne die Dachhaut zu durchbohren. Die Ballastlösungen für Flachdächer von Kseng verwenden Aluminium- und Edelstahlkomponenten und können für verschiedene Modulausrichtungen und Projektbedingungen konfiguriert werden.
Vor der Entwicklung des PV-Layouts sollte das bestehende Dach bewertet werden.
Bei der Beurteilung sollte Folgendes berücksichtigt werden:
Dachkonstruktion und Tragsystem
Vorhandene Totlasten
Zulässige zusätzliche Dachlast
Dachhaut- und Abdichtungszustand
Vorhandene Ausrüstung und Hindernisse
Entwässerungswege
Brüstungen und Dachkanten
Lokale Windverhältnisse
Lokale Schneelasten
Anforderungen an den Wartungszugang
Dieser Schritt ist besonders wichtig bei ballastierten Systemen, da der Ballast, der erforderlich ist, um dem Windauftrieb standzuhalten, zusätzliche Eigenlast auf das Dach bringt.
Ein Statiker sollte überprüfen, ob das Dach die geplante PV-Anlage unter den geltenden örtlichen Bauvorschriften und projektspezifischen Belastungsbedingungen sicher tragen kann.
Eine effiziente Anordnung der Solarmontagestruktur für Flachdächer sollte ein Gleichgewicht zwischen Energieerzeugung, struktureller Leistung, Wartungszugang und verfügbarer Dachfläche gewährleisten.
Zu den gängigen Layout-Entscheidungen gehören:
Je nach Montagesystem und Projektanforderungen können Solarmodule im Allgemeinen im Hoch- oder Querformat installiert werden.
Die ausgewählte Ausrichtung beeinflusst:
Schienenpositionierung
Stützabstand
Windeinwirkung
Plattendichte
Anforderungen an den Gehweg
Verfügbare Dachfläche
Die Flachdach-Montagelösungen von Kseng können sowohl gerahmte als auch rahmenlose Module unterstützen, wobei verschiedene Konfigurationen für projektspezifische Anwendungen verfügbar sind.
Flachdächer benötigen normalerweise einen Montagewinkel, um die Sonneneinstrahlung zu verbessern und die gewünschte Array-Konfiguration zu ermöglichen.
Der optimale Winkel hängt ab von:
Projektspielraum
Jährliche Energieproduktionsziele
Dachfläche
Windverhältnisse
Reihenweise Beschattung
Örtliche Vorschriften
Modulabmessungen
Ein höherer Neigungswinkel kann an einigen Standorten den Sonneneinfall verbessern, kann aber auch die Windeinwirkung und die Anforderungen an den Reihenabstand erhöhen. Daher sollte der Neigungswinkel zusammen mit der strukturellen und aerodynamischen Gestaltung berücksichtigt werden.
Der Reihenabstand muss eine übermäßige Verschattung zwischen den Reihen verhindern und gleichzeitig eine effiziente Nutzung des Dachraums gewährleisten.
Designer sollten Folgendes bewerten:
Sonnenhöhe
Modulabmessungen
Neigungswinkel
Breitengrad des Standorts
Saisonale Beschattung
Erforderliche Wartungspfade
Bei gewerblichen Dachsystemen ist die Maximierung der Anzahl der Module nicht immer der beste Ansatz. Ein ausgewogenes Layout kann langfristig für eine bessere Zugänglichkeit sorgen und Wartungsschwierigkeiten reduzieren.
Wind ist einer der wichtigsten Aspekte bei der Planung von Flachdach-Solaranlagen.
Eine PV-Anlage auf dem Dach kann sowohl einem nach unten gerichteten Winddruck als auch einem nach oben gerichteten Windauftrieb ausgesetzt sein. Besonders die Rand- und Eckbereiche eines Daches können erhöhten Windeinwirkungen ausgesetzt sein.
Eine ordnungsgemäße Windlastberechnung für die Solarmontage sollte Folgendes berücksichtigen:
Grundlegende Windgeschwindigkeit
Gebäudehöhe
Dachgeometrie
Dachbelichtung
Dachrand- und Eckbereiche
Neigungswinkel des Moduls
Modulabmessungen
Array-Konfiguration
Geometrie des Montagesystems
Ballastgewicht
Verbindungsstärke
Windlasten sollten gemäß der geltenden örtlichen Baunorm berechnet werden, anstatt sich auf einen generischen Ballastwert zu verlassen.
Kseng listet beispielsweise AS/NZS 1170 für bestimmte Flachdachmontagesysteme auf und bietet Produktkonfigurationen, die je nach System für Windlasten von bis zu 60 m/s ausgelegt sind. Diese Zahlen sollten nicht als universelle Projektdesignwerte betrachtet werden; Der endgültige Entwurf muss anhand der tatsächlichen Standortbedingungen und geltenden Standards überprüft werden.
Die Schneelast ist ein weiterer kritischer Faktor für PV-Dachanlagen in kalten Klimazonen.
Das Design sollte Folgendes berücksichtigen:
Bodenschneelast
Schneelast auf dem Dach
Modulneigung
Schneeansammlung
Driften in der Nähe von Brüstungen
Lokale Dachgeometrie
Tragfähigkeit des Daches
Zusätzlicher Ballast und Montagegewicht
Eine PV-Struktur muss in der Lage sein, Schneelasten von den Modulen über die Schienen und Stützen und letztendlich in die Gebäudestruktur zu übertragen.
Die von Kseng veröffentlichten Flachdachmontageprodukte geben für bestimmte Konfigurationen Schneelastkapazitäten wie 1,4 kN/m² an. Die tatsächlichen Bemessungswerte müssen immer entsprechend dem Projektstandort, den geltenden Bauvorschriften, der Dachkonstruktion und der gewählten Montagekonfiguration ermittelt werden.
Eine der wichtigsten Designentscheidungen ist die Verwendung eines ballastierten oder mechanisch befestigten Montagesystems.

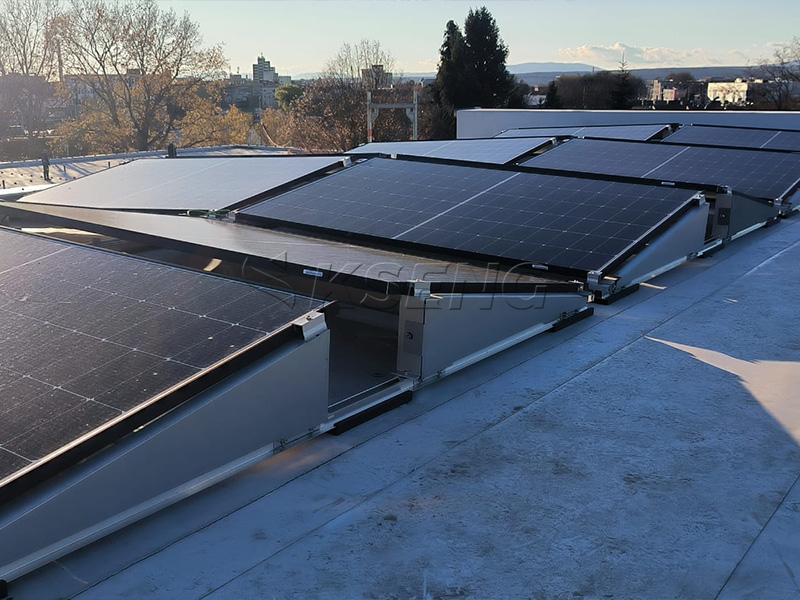

Bei einem mit Ballast ausgestatteten Solarmontagesystem wird Ballast wie Betonblöcke oder Ballastplatten verwendet, um Windbewegungen standzuhalten, ohne die Dachmembran zu durchdringen.
Zu den Hauptvorteilen gehören:
Bei geeigneten Anwendungen keine Dachdurchdringung
Reduziertes Risiko einer Membrandurchdringung
Schnellere Installation
Modularer Systemaufbau
Einfache Anpassung des Array-Layouts
Kompatibilität mit vielen Flachdachanwendungen
Durch den Ballast erhöht sich jedoch die Eigenlast des Daches, sodass eine statische Überprüfung unerlässlich ist.
Mechanisch befestigte Systeme nutzen Anker oder andere Befestigungsmittel, um die PV-Struktur mit der Gebäudestruktur zu verbinden.
Sie können dort geeignet sein, wo:
Die Windlasten sind hoch
Dachkonstruktion ermöglicht Befestigung
Das Ballastgewicht wäre zu hoch
Örtliche Vorschriften erfordern eine mechanische Befestigung
Durchdringende Systeme erfordern sorgfältige Abdichtungs- und Anschlussdetails, um die Dachintegrität aufrechtzuerhalten.
Eine gut konzipierte PV-Montagestruktur schafft einen kontinuierlichen Lastpfad.
Der typische Lastpfad ist:
Solarmodul → Modulklemme → Schiene → Balken/Stütze → Ballast- oder Dachbefestigung → Gebäudestruktur
Jede Komponente muss so ausgelegt sein, dass sie die erwarteten Kräfte ohne übermäßige Verformung oder Ausfall überträgt.
Zu den wichtigsten Strukturkomponenten gehören:
Schienen tragen die Module direkt und übertragen Lasten auf die Tragkonstruktion. Aufgrund ihrer Kombination aus geringem Gewicht, Korrosionsbeständigkeit und struktureller Leistung werden häufig Schienen aus Aluminiumlegierungen verwendet.
Die Stützbeine legen den Neigungswinkel des Moduls fest und übertragen vertikale und horizontale Kräfte auf das Dach bzw. Ballastsystem.
Ballastplatten verteilen den Ballast und helfen dabei, stabilisierende Kräfte in die Montagekonstruktion einzuleiten.
Mittelklemmen, Endklemmen, Bolzen, Verbinder und andere Befestigungselemente bilden wichtige strukturelle Verbindungen. Auch kleine Verbindungsbauteile müssen entsprechend der geforderten Belastungen und Materialverträglichkeit ausgewählt werden.
Kseng verwendet für seine Montagelösungen Komponenten aus Aluminiumlegierung und Edelstahl mit korrosionsbeständigen Oberflächenbehandlungen, die für langfristige Außenanwendungen vorgesehen sind.
Die Materialauswahl wirkt sich direkt auf die Haltbarkeit und strukturelle Leistung eines Solarmontagesystems aus.
Zu den gängigen Materialien gehören:
Aluminiumlegierung
Leicht
Korrosionsbeständig
Leicht zu verarbeiten
Geeignet für viele Dachanwendungen
Hohes Verhältnis von Festigkeit zu Gewicht
Edelstahl
Hohe Korrosionsbeständigkeit
Geeignet für Verbindungselemente und Verbindungselemente
Nützlich in anspruchsvollen Außenumgebungen
Verzinkter oder beschichteter Stahl
Hohe strukturelle Festigkeit
Geeignet für schwere Anwendungen
Wird häufig dort eingesetzt, wo eine höhere Tragfähigkeit erforderlich ist
Auch die Materialkompatibilität sollte berücksichtigt werden, um das Risiko galvanischer Korrosion zwischen unterschiedlichen Metallen zu verringern.
Der Dachumfang erfordert bei der Planung und Belastungsplanung besondere Aufmerksamkeit.
PV-Module, die in der Nähe von Dachkanten positioniert sind, können stärkeren Windeinflüssen ausgesetzt sein als Module, die in der zentralen Dachzone platziert sind.
Designer müssen daher möglicherweise Folgendes berücksichtigen:
Erhöhter Ballast
Zusätzliche Befestigungspunkte
Reduzierter Modulabstand
Verstärkte Befestigungselemente
Entsprechende Rückstände von Dachkanten
Brüstungsgeometrie
Die genauen Anforderungen hängen von den örtlichen Windstandards und Gebäudeeigenschaften ab.
Solarmontagekonstruktionen sollten niemals das Entwässerungssystem des Daches behindern.
Beim Layoutentwurf sollten Installateure Folgendes identifizieren:
Dachabläufe
Entwässerungskanäle
Speigatten
Dehnungsfugen
Dachdurchdringungen
HVAC-Ausrüstung
Wartungszugangswege
Bei nicht durchdringenden Systemen können auch Schutzpolster zwischen Montagekomponenten und der Dachmembran verwendet werden, wenn dies vom Dachhersteller oder der Systemkonstruktion gefordert wird.
Der Schutz der Abdichtungsschicht ist besonders wichtig, da eine Solaranlage auf dem Dach voraussichtlich jahrzehntelang funktionieren wird.
Ein gutes PV-Layout sollte ausreichenden Zugang für Installation, Inspektion, Reinigung und Wartung bieten.
Designer sollten die Schaffung unzugänglicher Bereiche vermeiden:
Dachabläufe
HVAC-Ausrüstung
Elektrische Ausrüstung
Brandzugangswege
Dehnungsfugen
Zugangspunkte zum Dach
Wartungspfade sollten beim ersten Entwurf berücksichtigt und nicht erst nach der Installation der Paneele hinzugefügt werden.
Eine Flachdach-Solaranlage sollte nicht nur auf die Modulabmessungen ausgelegt werden.
Ein professionelles Design sollte Folgendes kombinieren:
Beurteilung der Dachstruktur
Modullayout
Auswahl des Montagesystems
Berechnung der Windlast
Berechnung der Schneelast
Ballastberechnung
Verbindungsüberprüfung
Anforderungen an die Dachabdichtung
Entwässerungs- und Zugangsplanung
Anwendbare örtliche Normen
Dieser integrierte Ansatz trägt dazu bei, häufige Probleme wie übermäßige Ballastierung, unzureichenden Windwiderstand, überlastete Dachflächen, schlechte Entwässerung, schwierigen Wartungszugang und strukturelle Verformungen zu vermeiden.
Kseng gibt an, dass sein Forschungs- und Entwicklungsteam Unterstützung beim Strukturdesign und bei der Lastberechnung bietet und dass seine Montageprodukte für Solaranwendungen im Wohn-, Gewerbe- und Versorgungsbereich entwickelt wurden.
Bevor ein Projekt abgeschlossen wird, sollten die folgenden Punkte überprüft werden:
Tragfähigkeit des Daches
Abmessungen und Gewicht des Moduls
Modulorientierung
Neigungswinkel
Reihenabstand
Windgeschwindigkeit
Windauftrieb
Schneelast
Ballastanforderungen
Dachrandzonen
Drainage
Abdichtung
Materialverträglichkeit
Befestigungsstärke
Wartungszugang
Lokale Bauvorschriften
Projektspezifische Engineering-Anforderungen
Eine zuverlässige Flachdach-PV-Montagekonstruktion ist die Grundlage einer sicheren und langlebigen Solaranlage auf dem Dach. Für eine erfolgreiche Planung ist mehr als nur die Auswahl einer Montagehalterung erforderlich – sie erfordert eine integrierte Bewertung der Dachkapazität, der Modulanordnung, der Windlast, der Schneelast, der Ballastierung, der Anschlüsse, der Entwässerung und der Installationsanforderungen.
Ballastierte Montagesysteme können für viele Flachdachanwendungen eine effiziente, durchdringungsfreie Lösung darstellen, während mechanisch befestigte Systeme für Projekte mit höheren Windlasten oder besonderen strukturellen Anforderungen geeignet sein können.
Durch die Kombination eines optimierten Flachdach-Solarmontagesystems mit projektspezifischen statischen Berechnungen und professioneller Installation können Solarentwickler die verfügbare Dachfläche besser nutzen und gleichzeitig die langfristige Systemstabilität und den Dachschutz gewährleisten.
Für projektspezifische Anforderungen umfassen die Flachdach-Montagelösungen von Kseng Energy verstellbare, ballastierte und andere Flachdach-PV-Montagekonfigurationen für verschiedene Solaranwendungen.
