PV-Montagestruktur: Eine vollständige Anleitung zu Säulen, Trägern, Schienen und Anschlüssen

Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2026-05-08 Herkunft:Powered

erkundigen

Eine Photovoltaik (PV)-Montagekonstruktion, auch Solarpanel-Halterung genannt , ist das „Skelett“, das Solarmodule trägt, sie im optimalen Winkel befestigt und Wind, Schnee und Umweltbelastungen standhält. Seine strukturelle Integrität bestimmt direkt die Lebensdauer und Effizienz eines Solarkraftwerks von über 25 Jahren. Im Folgenden erläutern wir die vier Kernkomponenten eines PV-Montagesystems : Säulen, Träger, Schienen und Anschlüsse, mit Einzelheiten zu ihren Funktionen, Materialien und Anwendungen.

1. PV-Montagesäulen: Das vertikale Stützfundament

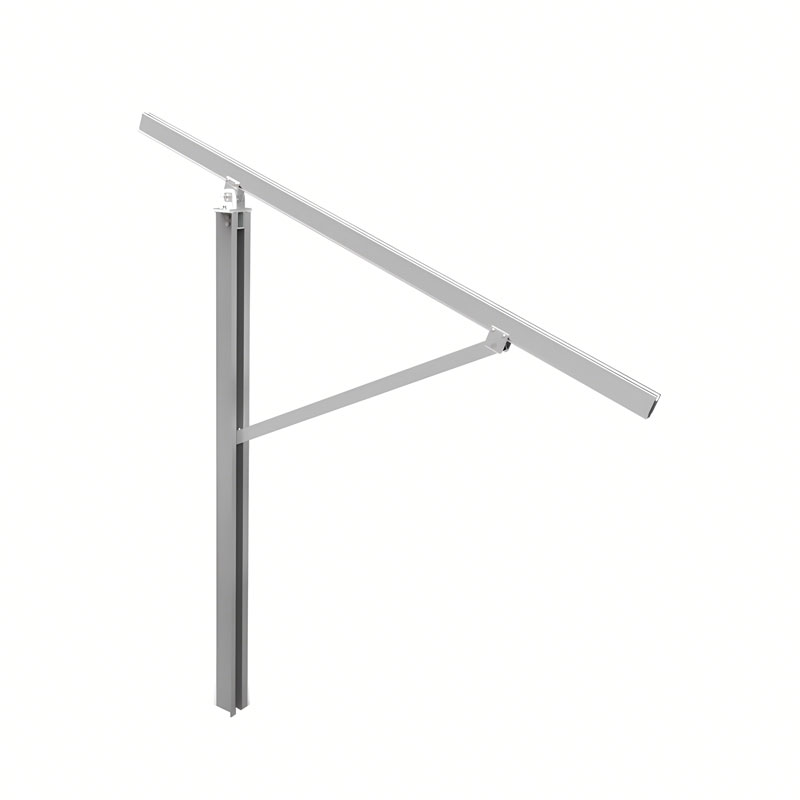

Säulen (oder Pfosten) sind vertikale tragende Bauteile, die das Montagesystem mit dem Fundament (Betonsockel, Schraubfundament oder Dachkonstruktion) verbinden. Sie tragen das gesamte Gewicht von Solarmodulen, Trägern und Schienen und widerstehen gleichzeitig vertikalen und horizontalen Kräften (z. B. Windauftrieb, Schneedruck).

Schlüsselfunktionen:

Tragen Sie vertikale Lasten von Solarmodulen und Oberkonstruktionen.
Bestimmen Sie die Höhe und Höhe der Solaranlage.
Lasten sicher auf Fundament und Boden übertragen.

Gängige Materialien:

Feuerverzinkter Stahl: Hohe Festigkeit, niedrige Kosten, ideal für bodenmontierte Systeme in Gebieten mit starkem Schneefall/Wind.
Eloxiertes Aluminium: Leicht (30 % leichter als Stahl), korrosionsbeständig, perfekt für Küsten- oder feuchte Regionen.
Legierter Stahl: Hohe Zugfestigkeit, verwendet für Hochleistungsprojekte oder Projekte mit großer Spannweite.

Typen: Vordere Säulen (Neigungswinkel anpassen), hintere Säulen (Aufrechterhaltung der Stabilität) und Stützsäulen (für große Arrays).

2. PV-Montageträger: Der horizontale Lastverteiler

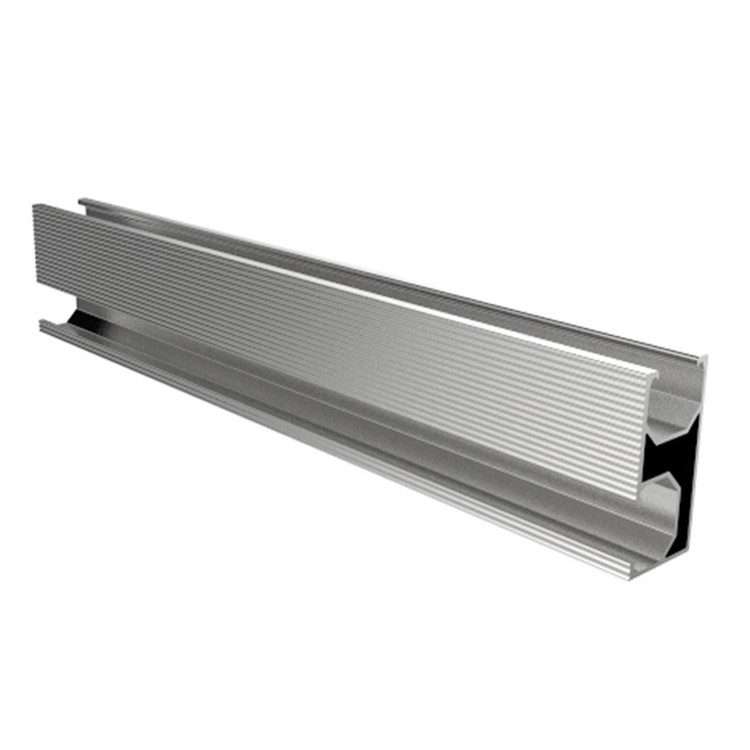

Träger (oder Querträger/Hauptträger) sind horizontale Komponenten, die zwischen Säulen installiert werden und den Hauptrahmen der PV-Montagestruktur bilden. Sie stützen die Schienen und Solarmodule und verteilen die Lasten gleichmäßig auf die Säulen, um strukturelle Verformungen zu vermeiden.

Schlüsselfunktionen:

Verbinden Sie die Säulen zu einem stabilen horizontalen Rahmen.
Stützschienen und Solarmodule, Lastübertragung auf Säulen.
Halten Sie den Abstand und die Ausrichtung der Solaranlage ein.

Gängige Materialien und Profile:

C/Z-förmiger verzinkter Stahl: Hohe Steifigkeit, kostengünstig, weit verbreitet in festen PV-Halterungen.
Aluminiumlegierung (6063-T5): Leicht, einfach zu verarbeiten, geeignet für Dach- und Wohnanlagen.
I-Träger/H-Träger: Für große Freiflächenkraftwerke, die eine hohe Tragfähigkeit erfordern.

Installationstipp: Die Träger werden zur einfachen Montage und Demontage mit den Säulen verschraubt (kein Schweißen erforderlich), wodurch die Arbeitskosten vor Ort gesenkt werden.

3. PV-Montageschienen: Der Solarpanel-Träger

Schienen (oder Führungsschienen) sind horizontale/extrudierte Aluminiumkomponenten, die auf Trägern montiert sind und als direkte Montagefläche für Solarmodule dienen. Sie bilden die „Brücke“ zwischen Solarmodulen und dem Montagerahmen und sorgen für eine sichere Befestigung und Ausrichtung der Module.

Schlüsselfunktionen:

Stellen Sie eine ebene, stabile Oberfläche für die Installation des Solarmoduls bereit.
Befestigen Sie die Paneele mit Klemmen (Mittel-/Endklemmen) und widerstehen Sie Windvibrationen.
Ermöglichen eine präzise Anpassung des Plattenabstands und der Plattenausrichtung.

Gemeinsame Materialien und Merkmale:

Eloxierte Aluminiumlegierung (6063-T5): Das Standardmaterial für PV-Schienen – korrosionsbeständig, leicht und kompatibel mit den meisten Solarmodulklemmen.
Extrudiertes Profildesign: T-Nuten-/C-Nuten-Nuten für flexible Klemminstallation und einfache Anpassung vor Ort.
Längenanpassung: Auf projektspezifische Längen zuschneiden (normalerweise 2,4 m–6 m), um Abfall zu minimieren.

Typen: Standardschienen (für normale Paneele), Hochleistungsschienen (für große/schwere Module) und Minischienen (für kleine Dachsysteme).

4. PV-Montageverbinder: Die strukturellen „Verbindungen“

Verbindungselemente (einschließlich Schrauben, Muttern, Klemmen, Winkel und Halterungen) sind kleine, aber wichtige Komponenten, die Säulen, Träger und Schienen zu einer einheitlichen Struktur verbinden. Sie sind die „Gelenke“ des PV-Montagesystems, die die strukturelle Stabilität gewährleisten und ein Lösen durch Langzeitvibrationen verhindern.

Schlüsselfunktionen:

Verbinden Sie Stützen mit Balken, Balken mit Schienen und Schienen mit Paneelen.
Widerstehen Scher- und Zugkräften und bewahren die strukturelle Integrität unter dynamischen Belastungen (Wind/Erdbeben).
Ermöglichen eine werkzeuglose oder schnelle Schraubmontage, wodurch die Installationszeit verkürzt wird.

Gängige Typen und Materialien:

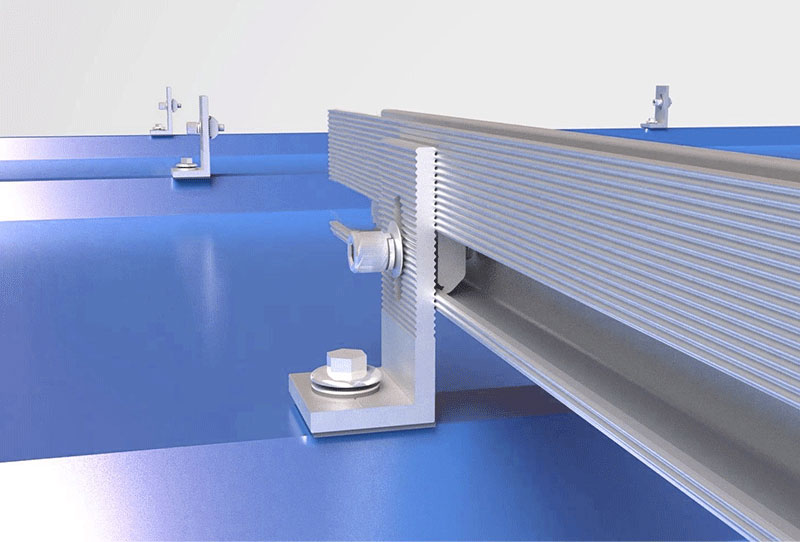

L-Winkel (Winkelverbinder): Vertikale/horizontale Bauteile verbinden (Stützen-Träger, Träger-Schienen); Aluminium oder verzinkter Stahl.

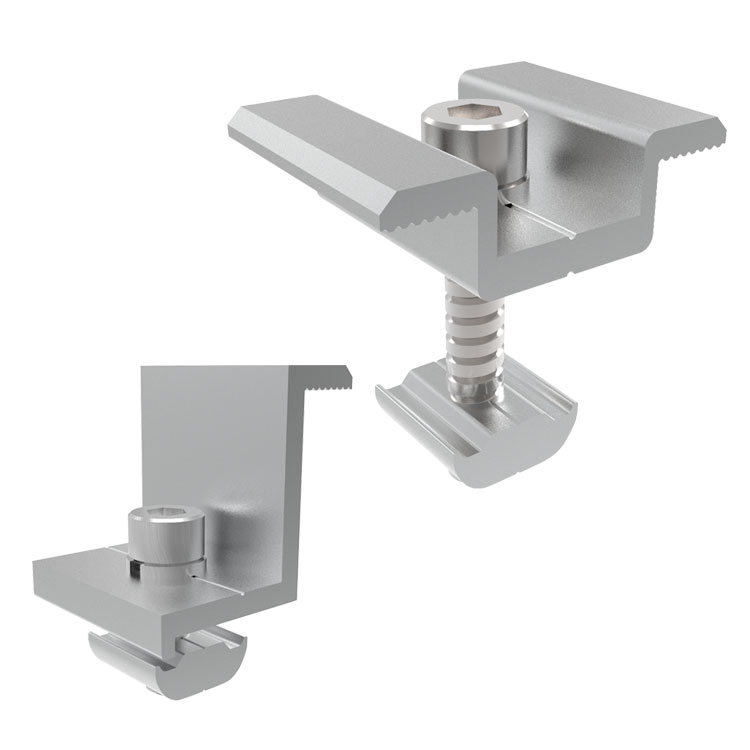

Mittel-/Endklemmen: Befestigen Sie Solarmodule an Schienen; eloxiertes Aluminium mit Edelstahlschrauben.
Schrauben/Muttern/Unterlegscheiben: Kernbefestigungen; Edelstahl (304/316) für Korrosionsbeständigkeit, mit Anti-Lockerungs-Design.
Dreieckige Halterungen: Verbessern die Stabilität von Stützen-Träger-Verbindungen, insbesondere in Bereichen mit starkem Wind.

Kritische Anforderung: Alle Verbinder müssen zum Material der Hauptkomponenten (Aluminiumverbinder für Aluminiumschienen) passen, um galvanische Korrosion zu vermeiden.

Warum sollten Sie sich für die PV-Montagestrukturen von Kseng Energy entscheiden?

Als professioneller Hersteller von PV-Montagehalterungen entwickelt und produziert Kseng Energy hochwertige Solar-Montagesysteme mit den folgenden Vorteilen:

Hochwertige Materialien: Alle Säulen, Träger, Schienen und Anschlüsse bestehen aus korrosionsbeständigem Aluminium oder verzinktem Stahl und gewährleisten eine Lebensdauer von 25 Jahren.
Strukturelle Stabilität: Entwickelt, um extremen Wetterbedingungen standzuhalten (Windgeschwindigkeit bis zu 60 m/s, Schneelast bis zu 1,5 kN/m²).
Einfache Installation: Das modulare, verschraubte Design reduziert die Zeit vor Ort im Vergleich zu geschweißten Systemen um 30 %.
Kundenspezifische Lösungen: Maßgeschneidert für Solarprojekte auf Dächern, Freiflächen, in der Landwirtschaft und an der Küste.
Globale Zertifizierungen: TÜV-, CE- und ISO-Zertifizierungen gewährleisten die Einhaltung internationaler Standards.

Abschluss

Säulen, Balken, Schienen und Verbinder sind die vier Säulen einer zuverlässigen PV-Montagestruktur . Jede Komponente spielt eine einzigartige Rolle bei der Unterstützung von Solarmodulen, der Lastverteilung und der Gewährleistung der Langzeitstabilität. Wenn Sie deren Funktionen, Materialien und Anwendungen verstehen, können Sie die optimale PV-Halterung für Ihr Solarprojekt auswählen – sei es im privaten, gewerblichen oder Versorgungsbereich.

Für hochwertige, kostengünstige PV-Montagelösungen wenden Sie sich noch heute an Kseng Energy. Unser Expertenteam bietet Dienstleistungen aus einer Hand, vom Design und der Fertigung bis hin zur Installationsberatung, und hilft Ihnen, die Solarenergieeffizienz und den ROI zu maximieren.
