Modell
|

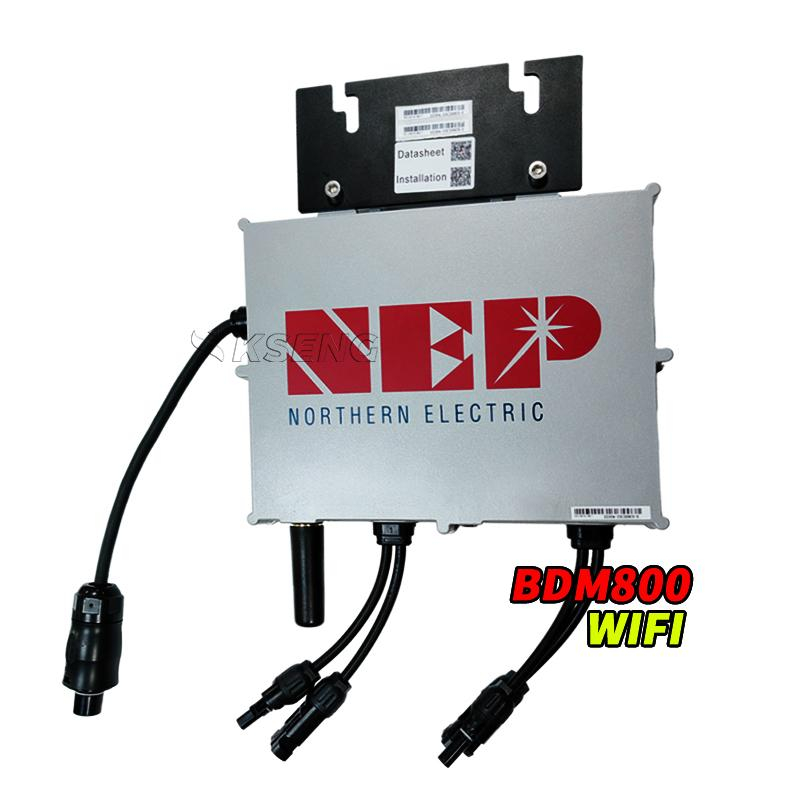

BDM 800
|
Eingang DC
|
|
Empfohlene maximale PV-Leistung (Wp)
|
1200
|
Empfohlene maximale DC-Leerlaufspannung (Vdc)
|
60
|
Max. DC-Eingangsstrom (Adc)
|
17×2
|
MPPT-Tracking-Genauigkeit
|
>99,5 %
|
MPPT-Tracking-Bereich (Vdc)
|
22-55
|
Isc PV (absolutes Maximum) (Adc)
|
20 x 2
|
Maximaler Wechselrichter-Rückspeisestrom zum Array (Adc)
|
0
|
Ausgang AC
|
|
Nenn-AC-Ausgangsleistung (Wp)
|
800
|
Nennspannung des Stromnetzes (Vac)
|
768 / 700 / 750
|
Zulässige Netzspannung (Vac)
|
211V-264* / 183V-228* / konfigurierbar*
|
Zulässige Stromnetzfrequenz (Hz)
|
59,3 bis 60,5* / konfigurierbar
|
THD
|
<3 % (bei Nennleistung)
|
Leistungsfaktor (cos phi, fest)
|
-0,99>0,9 (einstellbar) / 0,8un>0,8ov
|
Nennausgangsstrom (Aac)
|
3,2 / 3,36 / 3,26
|
Strom (Einschaltstrom) (Spitze und Dauer)
|
9,4A, 15us
|
Nennfrequenz (Hz)
|
60 / 50
|
Maximaler Ausgangsfehlerstrom (Aac)
|
9,6 A Spitze
|
Maximaler Ausgangsüberstromschutz (Aac)
|
10
|
Maximale Anzahl von Einheiten pro Zweig (20 A) (Alle NEC-Anpassungsfaktoren wurden berücksichtigt)
|
5.5.2005
|
Systemeffizienz
|
|
Gewichteter durchschnittlicher Wirkungsgrad (CEC)
|
95,50 %
|
Taraverlust in der Nacht (Wp)
|
0,11
|
Schutzfunktionen
|
|
Über-/Unterspannungsschutz
|
Ja
|
Über-/Unterfrequenzschutz
|
Ja
|
Schutz vor Inselbildung
|
Ja
|
Überstromschutz
|
Ja
|
Schutz vor umgekehrter DC-Polarität
|
Ja
|
Überspannungschutz
|
Ja
|
Schutzgrad
|
NEMA-6 / IP-66 / IP-67
|
Umgebungstemperatur
|
-40 °F bis +149 °F (-40 °C bis +65 °C)
|
Betriebstemperatur
|
-40 °F bis +185 °F (-40 °C bis +85 °C)
|
Anzeige
|
LED-LICHT
|

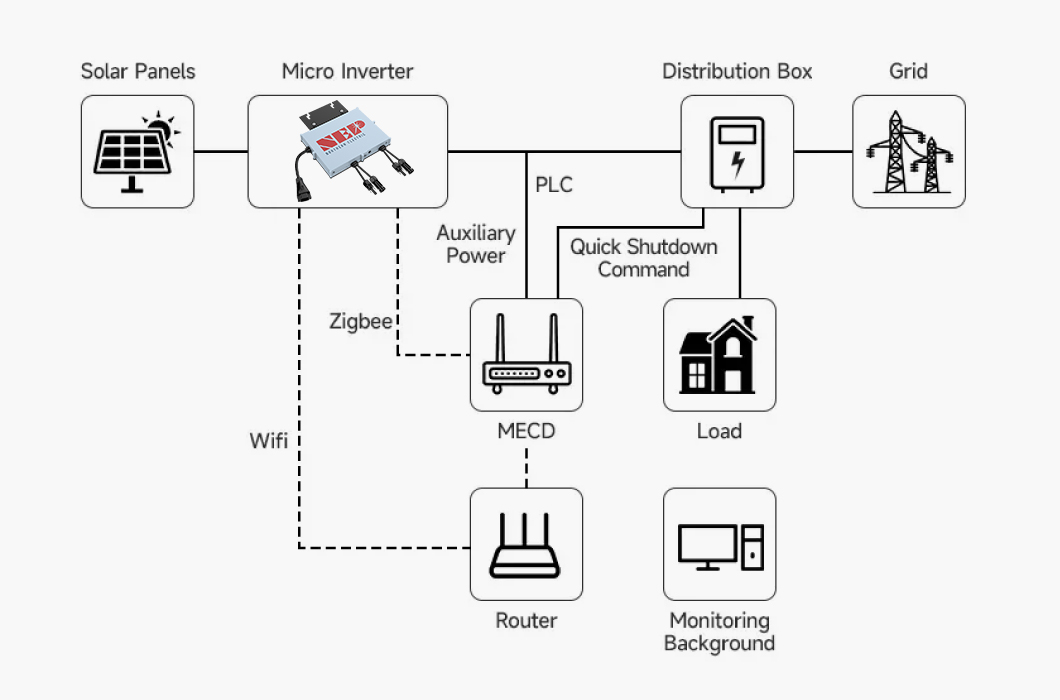

Kommunikation
|
Stromleitung
|
Abmessungen (BHD)
|
268 x 250 x 42 mm (8,8 x 8,2 x 1,38 Zoll)
|
Gewicht
|
6,4 Pfund. (2,9 kg)
|
Umgebungskategorie
|
Drinnen und draußen
|
Nasser Standort
|
Geeignet
|
Verschmutzungsgrad
|
PD 3
|
Überspannungskategorie
|
II(PV), III (AC-NETZ)
|
Einhaltung der Produktsicherheit
|
UL 1741
CSA C22.2
Nr. 107.1
IEC/EN 62109-1
IEC/EN 62109-2
|
Einhaltung der Netzvorschriften* (Detaillierte Angaben zur Einhaltung der Netzvorschriften finden Sie auf dem Etikett)
|
IEEE 1547
VDE-AR-N 4105*
VDE V 0126-1-1/A1
AS 4777.2 & AS
TOR Erzeuger Typ A
|
