R058
Kseng

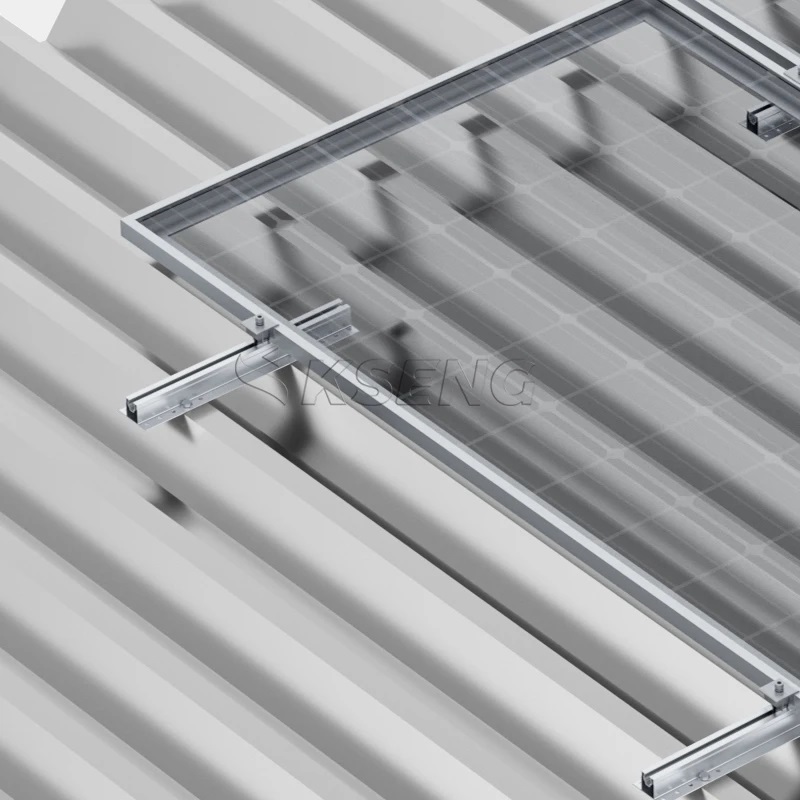

Die Aluminium-Solar-Minischiene KSENG R058 ist für Photovoltaik-Montageanwendungen auf Metalldächern konzipiert. Mit einer kompakten Schienenstruktur und einer EPDM-Dichtungslösung bietet der R058 eine praktische Montagemöglichkeit für Solarprojekte auf Dächern.
Im Vergleich zu herkömmlichen durchgehenden Schienenanordnungen kann ein Minischienensystem bei geeigneten Anwendungen die Notwendigkeit reduzieren, lange Schienen zu handhaben, was dazu beiträgt, den Materialtransport vor Ort und die Installationsplanung zu vereinfachen.
Als Hersteller von Solarhalterungen unterstützt KSENG seine Kunden mit Produktspezifikationen, technischer Dokumentation und projektbezogenen Diskussionen über Montagelösungen.
Hauptmerkmale:
Kompaktes Minischienendesign für die Solarmontage auf Metalldächern
Leichte Aluminiumkonstruktion
EPDM-Dichtungskissen für die Dachmontageschnittstelle
Praktische Befestigungskonfiguration für geeignete Metalldachkonstruktionen
Installationsoptionen für Mittel- und Endklemmen
Kundenspezifische Abmessungen und Längen unterliegen der Bestätigung
Technische Dokumentation und Projektunterstützung von KSENG
Die Minischiene R058 bietet eine kompakte Alternative zu herkömmlichen durchgehenden Schienensystemen für geeignete PV-Installationen auf Metalldächern. Sein Kurzschienenformat vereinfacht die Komponentenhandhabung und trägt dazu bei, die Notwendigkeit zu reduzieren, lange Schienen vor Ort zu transportieren und zu positionieren.
Der aus einer Aluminiumlegierung gefertigte R058 bietet eine leichte Montagestruktur, die beim Transport und bei der Installation auf dem Dach bequem zu handhaben ist. Die endgültige Materialqualität und Oberflächenbehandlung sollte in den Produktspezifikationen bestätigt werden.
Das EPDM-Dichtkissen ist für den Dachauflagebereich konzipiert. Bei korrekter Installation mit den angegebenen Befestigungsmitteln und gemäß der Installationsanleitung trägt es zur Abdichtung der Montageschnittstelle bei und unterstützt die Dachabdichtung.
Das kompakte Schienenformat bietet eine praktische Montagemöglichkeit für Metalldach-Solarprojekte. Der Installationsprozess umfasst die Positionierung des Dachbalkens, die Schienenbefestigung, die Platzierung des PV-Moduls und die Klemmeninstallation und hilft Installateuren dabei, einen strukturierten Arbeitsablauf einzuhalten.
Das R058-Installationshandbuch spezifiziert selbstbohrende ST6.3-Schrauben zur Befestigung der Schienen durch das Metalldach an den Tragbalken. Die Befestigungsanordnung muss entsprechend der Dachkonstruktion, den Projektzeichnungen und den tatsächlichen Standortbedingungen ausgewählt werden.
Mittelklemmen und Endklemmen werden beim R058-Installationsverfahren verwendet, um Photovoltaikmodule an den vorgesehenen Positionen zu befestigen. Die Auswahl und Kompatibilität der Klemmen sollte entsprechend den Modulrahmenabmessungen und dem Montagedesign bestätigt werden.
KSENG bietet Anpassungsoptionen für Mini-Rail-Produkte an, vorbehaltlich der technischen Bestätigung. Kontaktieren Sie unser Team, um die erforderlichen Schienenabmessungen, Längen, Komponentenkonfigurationen und Projektmengen zu besprechen.
KSENG ist auf Solarmontage- und Nachführungslösungen für Photovoltaikprojekte im privaten, gewerblichen und Versorgungsmaßstab spezialisiert. Wir arbeiten mit Händlern, Installateuren, EPC-Auftragnehmern und Projektkäufern zusammen, um Produktanforderungen und Beschaffungsbedürfnisse zu besprechen.
| Artikelspezifikation | |
|---|---|
| Produktname | Aluminium-Solar-Minischiene |
| Modell | R058 |
| Marke | KSENG |
| Anwendung | Metalldach-Solar-PV-Montage |
| Material | Aluminiumlegierung |
| Oberflächenbehandlung | Zur Bestätigung |
| Dichtungskomponente | EPDM-Pad, je nach Konfiguration |
| Schienenabmessungen | Auf Anfrage erhältlich |
| Schienenlänge | Anpassung unterliegt der Bestätigung |
| Befestigungselemente | Siehe Bestätigte Produktkonfiguration |
| Modulklemmen | Mittel- und Endklemmen, je nach Systemkonfiguration |
| Dachkompatibilität | Vorbehaltlich des Dachprofils und der Befestigungskonstruktion |
| Wind- und Schneelast | Vorbehaltlich der projektspezifischen technischen Überprüfung |
| Garantie | Vorbehaltlich der bestätigten Produktgarantiebedingungen |
Für detaillierte Zeichnungen, Materialspezifikationen, Komponentenlisten und projektspezifische technische Informationen wenden Sie sich bitte an KSENG.
Die Minischiene R058 ist für Photovoltaik-Montageanwendungen auf Metalldächern konzipiert. Die Eignung der Montageanordnung hängt vom Dachprofil, der Tragkonstruktion, der Modulanordnung und den Befestigungsanforderungen ab.
Zu den typischen Projektüberlegungen gehören:

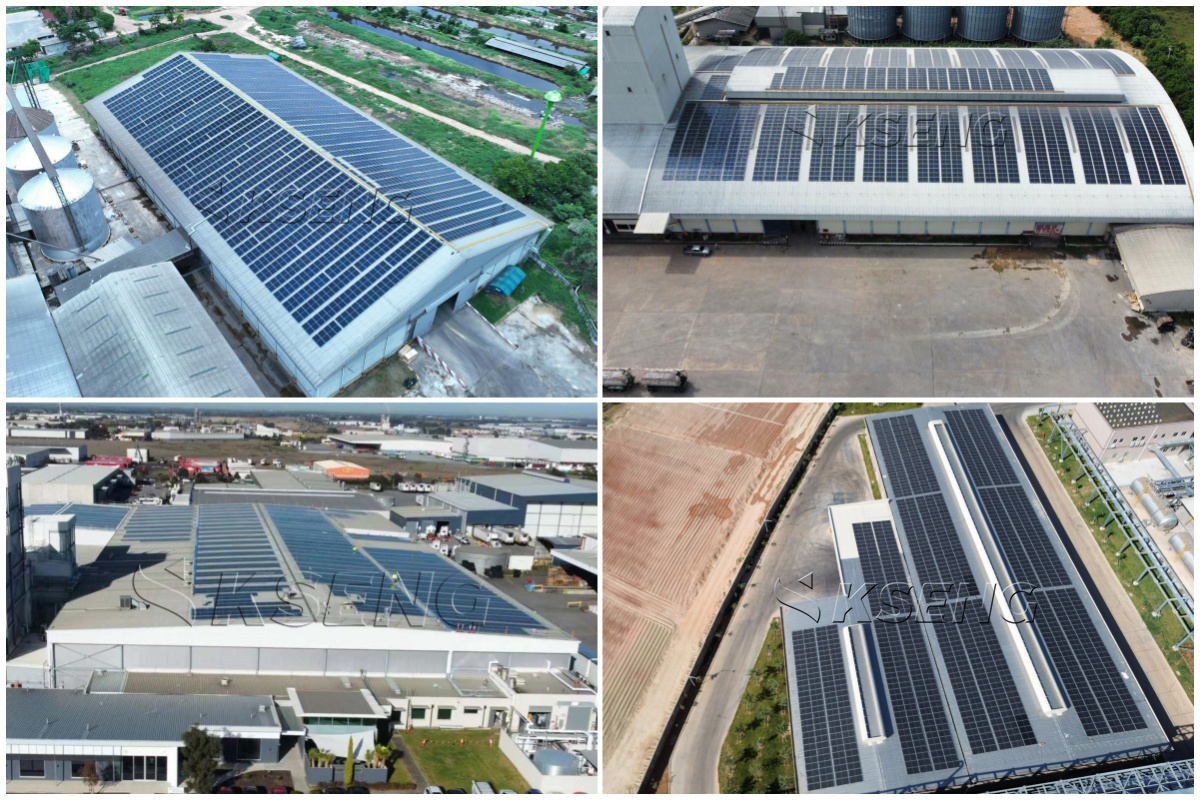

PV-Installationen auf Metalldächern für Industrie und Gewerbe
Solarprojekte auf dem Dach, die ein kompaktes Montageformat erfordern
Metalldachinstallationen mit definierten Stützbalkenpositionen
Projekte, die maßgeschneiderte Spezifikationen für Montagekomponenten erfordern
Vor der Installation muss die Dachverträglichkeit beurteilt werden. Bitte stellen Sie Dachprofilzeichnungen oder Fotos zur technischen Überprüfung zur Verfügung.
Identifizieren Sie die Stützbalken unter dem Metalldach und markieren Sie die Schienenpositionen gemäß den genehmigten Projektzeichnungen und den tatsächlichen Standortbedingungen.
Befestigen Sie die Schienen durch das Metalldach an den Tragbalken mit den angegebenen selbstbohrenden ST6.3-Schrauben. Stellen Sie sicher, dass die Schienen in derselben Reihe gemäß den Installationsanweisungen ausgerichtet bleiben.
Platzieren Sie die Solarmodule entsprechend der Projektplanung an den vorgesehenen Positionen auf den Schienen.
Verwenden Sie die angegebenen Endklemmen zum Befestigen der Randmodule und die Mittelklemmen zum Befestigen benachbarter Module. Ziehen Sie die entsprechenden Befestigungselemente gemäß der Montageanleitung fest.
Überprüfen Sie die Schienenausrichtung, den festen Sitz der Befestigungselemente und die Dachmontageschnittstelle. Führen Sie die erforderlichen Abdichtungsarbeiten durch und veranlassen Sie regelmäßige Inspektionen und Wartungsarbeiten gemäß der Installationsanleitung und den geltenden örtlichen Anforderungen.
Installationshinweis: Das R058-Installationshandbuch gibt ein empfohlenes Anzugsdrehmoment von 12–15 N·m für M8-Schrauben an. Überprüfen Sie stets die zutreffenden Befestigungselemente und befolgen Sie die genehmigte Installationsdokumentation.
KSENG ist auf Solarmontage- und Nachführungslösungen für Photovoltaikprojekte im privaten, gewerblichen und Versorgungsmaßstab spezialisiert.
Unser Team kann Produktspezifikationen, Montagekonfigurationen, technische Dokumentation und Projektanforderungen mit internationalen Kunden besprechen.
KSENG bietet Solarmontagelösungen für eine Reihe von Photovoltaikanwendungen. Die Produktauswahl sollte auf den Projektbedingungen, den geltenden technischen Anforderungen und den bestätigten technischen Spezifikationen basieren.
Wir arbeiten mit Händlern, Solarinstallateuren, EPC-Auftragnehmern und Projektentwicklern zusammen, die nach Solarmontageprodukten für internationale Märkte suchen.
Kontaktieren Sie KSENG, um Produktverfügbarkeit, Bestellmengen, Anpassungsoptionen, Verpackung, Lieferzeiten und Versandvereinbarungen zu besprechen.
Der KSENG R058 ist für Photovoltaik-Montageanwendungen auf Metalldächern konzipiert. Die geeignete Montagekonfiguration hängt vom Dachprofil, der Tragkonstruktion, der PV-Modulanordnung und den Projektanforderungen ab.
Ein Minischienensystem bietet in geeigneten Anwendungen eine kompakte Alternative zu herkömmlichen durchgehenden Schienenanordnungen. Dadurch kann die Handhabung langer Schienen reduziert und die Materialhandhabung auf dem Dach sowie die Installationsplanung vereinfacht werden.
Das EPDM-Pad sollte anhand der endgültigen Produktkonfiguration und Stückliste R058 bestätigt werden. Sofern im Lieferumfang enthalten, hilft es bei korrekter Installation mit den angegebenen Befestigungselementen, den Dachkontaktbereich abzudichten. Eine ordnungsgemäße Abdichtung der Dachfugen ist nach wie vor unerlässlich.
Die Kompatibilität hängt von der Dachgeometrie, den Positionen der Stützbalken, den Befestigungsanforderungen und der Montagekonfiguration ab. Bitte stellen Sie Dachprofilzeichnungen oder Fotos zur Verfügung, damit die geeignete Lösung beurteilt werden kann.
Anpassungsoptionen unterliegen der technischen Bestätigung, der Produktionsdurchführbarkeit und der Bestellmenge. Kontaktieren Sie KSENG mit Ihren erforderlichen Abmessungen und Projektspezifikationen für eine weitere Bewertung.
Für die Metalldachmontageanwendung R058 ist eine englische Installationsanleitung verfügbar. Bitte wenden Sie sich an KSENG, um die relevanten Zeichnungen, Komponentenspezifikationen und zusätzliche technische Dokumentation für Ihre Produktkonfiguration zu erhalten.
KSENG ist auf Solarmontage- und Nachführungslösungen für PV-Projekte im privaten, gewerblichen und Versorgungsmaßstab spezialisiert. Durch die direkte Zusammenarbeit mit dem Hersteller können Käufer Produktspezifikationen, technische Anforderungen und Beschaffungsbedürfnisse koordinieren.
Bitte geben Sie Ihre benötigte Menge, Ihr Zielland, Ihr Dachprofil, Ihre PV-Modulspezifikationen und Ihre Anpassungsanforderungen an. KSENG kann Ihren Bedarf prüfen und auf der Grundlage der bestätigten Produktkonfiguration und Bestellbedingungen ein Angebot erstellen.
Suchen Sie nach einer kompakten Solarmontagelösung für Ihr Metalldachprojekt?
Kontaktieren Sie KSENG, um die R058 Aluminium Solar Mini Rail, technische Spezifikationen, Anpassungsoptionen und Projektpreise zu besprechen.
Um uns bei der Bewertung Ihrer Anforderungen zu helfen, geben Sie bitte Folgendes an:
Projektstandort und Zielland
Details zum Metalldachprofil und zur Tragkonstruktion
Abmessungen und Rahmenstärke des PV-Moduls
Erforderliche Schienenabmessungen und geschätzte Menge
Voraussichtlicher Lieferplan
Alle besonderen technischen oder verpackungstechnischen Anforderungen
Kontaktieren Sie KSENG noch heute, um Ihr Projekt zu besprechen und ein Angebot anzufordern.
KSENG Solar – Solarmontage- und Tracking-Lösungen für globale PV-Projekte.
