Großhandel mit Solardach-Aufhängungsbolzen mit Solar-L-Füßen für die Montage auf geneigten Metalldächern

Spezifikation

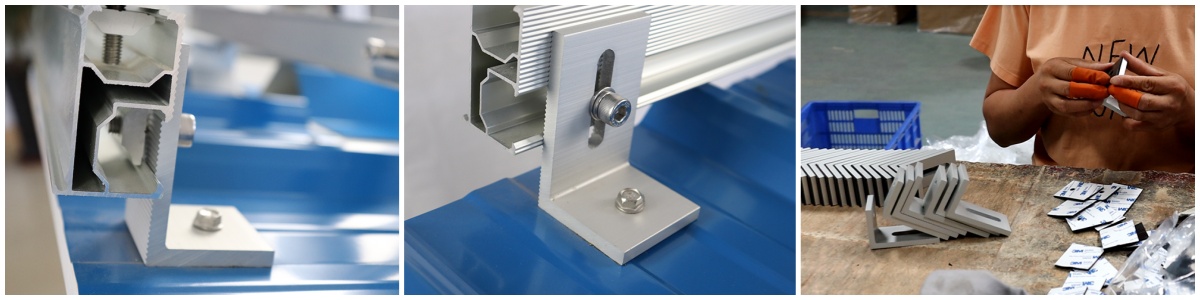

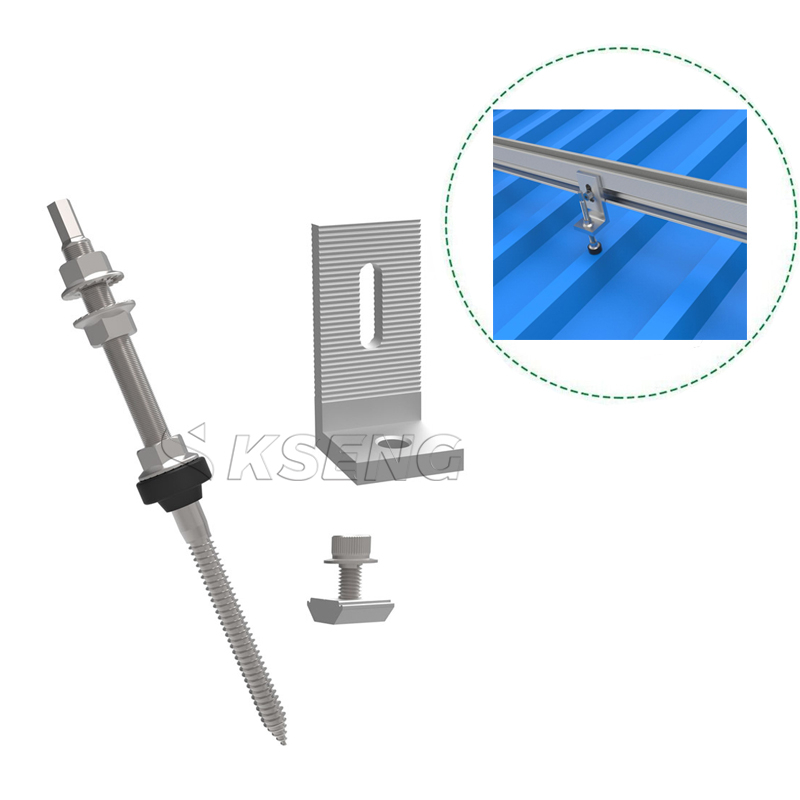

Wir stellen Ihnen unsere L-Füße vor, die perfekte Lösung für die sichere Montage von Solarmodulschienen auf Metall- und Asphaltdächern.Diese mit höchster Präzision entworfenen und aus hochwertigem AL6005-T5-Material hergestellten L-Füße sind auf Langlebigkeit ausgelegt. Und die EPDM-Gummiauflage kann das Austreten von Wasser durch Bohren verhindern

Um die Stabilität weiter zu verbessern, verfügen unsere L-Füße über eine einzigartige gezahnte Oberflächenbehandlung an den Seiten.Dieses gezahnte Design gewährleistet einen festen und sicheren Halt an den Schienen und verhindert ein unerwünschtes Verrutschen oder Bewegen.Mit unseren L-Füßen können Sie darauf vertrauen, dass Ihr Solarpanelsystem auch bei schwierigen Wetterbedingungen an Ort und Stelle bleibt.

Installationsschritte

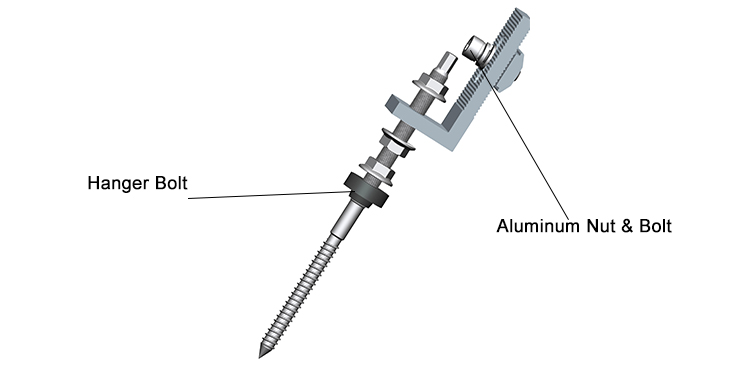

Bohren Sie wie geplant ein Loch an der richtigen Position, installieren Sie den EPDM-Gummi und die L-Halterung und schrauben Sie dann die Schraube in den Holzbalken darunter.

Abschnitt der L-Halterung nach der Installation.Bitte seien Sie bei der Installation vorsichtig und zerstören Sie nicht den darunter liegenden Stahl.

Montieren Sie die Klemme und die L-förmige Halterung an der Dachreling.  Bestätigen Sie die Schrauben und ziehen Sie sie fest.Beide Schienen müssen auf gleicher Höhe liegen.

Das Modul wird mit Endklemmen an der Dachreling befestigt.Wie rechts gezeigt.Zuerst wird das Paneel flach auf die Schiene gelegt, dann wird der Schienenclip in den Schienenschlitz eingerastet und schließlich wird das Endklemmenset installiert.

Hochformat-Solarpanel, Solarpanel-Länge (siehe Installationsanleitung für das Solarpanel).Landschafts-Solarpanel, Solarpanel-Breite.

Der horizontale Abstand der L-Halterung kann bis zu 2 m betragen.Der Abstand der L-Halterung nach oben beträgt etwa 1/2 oder 3/4 der Länge des Solarmoduls.Abstand zwischen Solarmodulen: 18 mm.
